機能強化

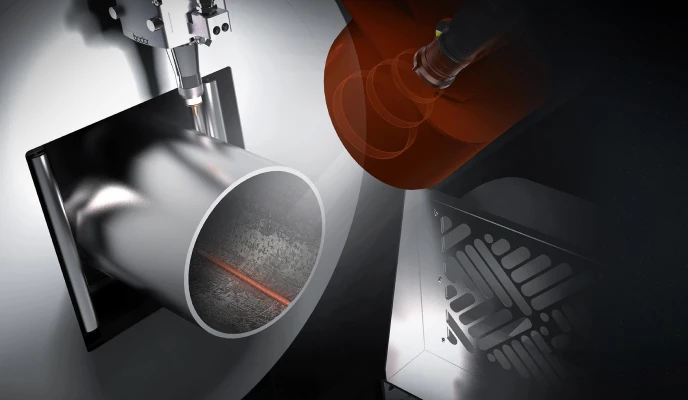

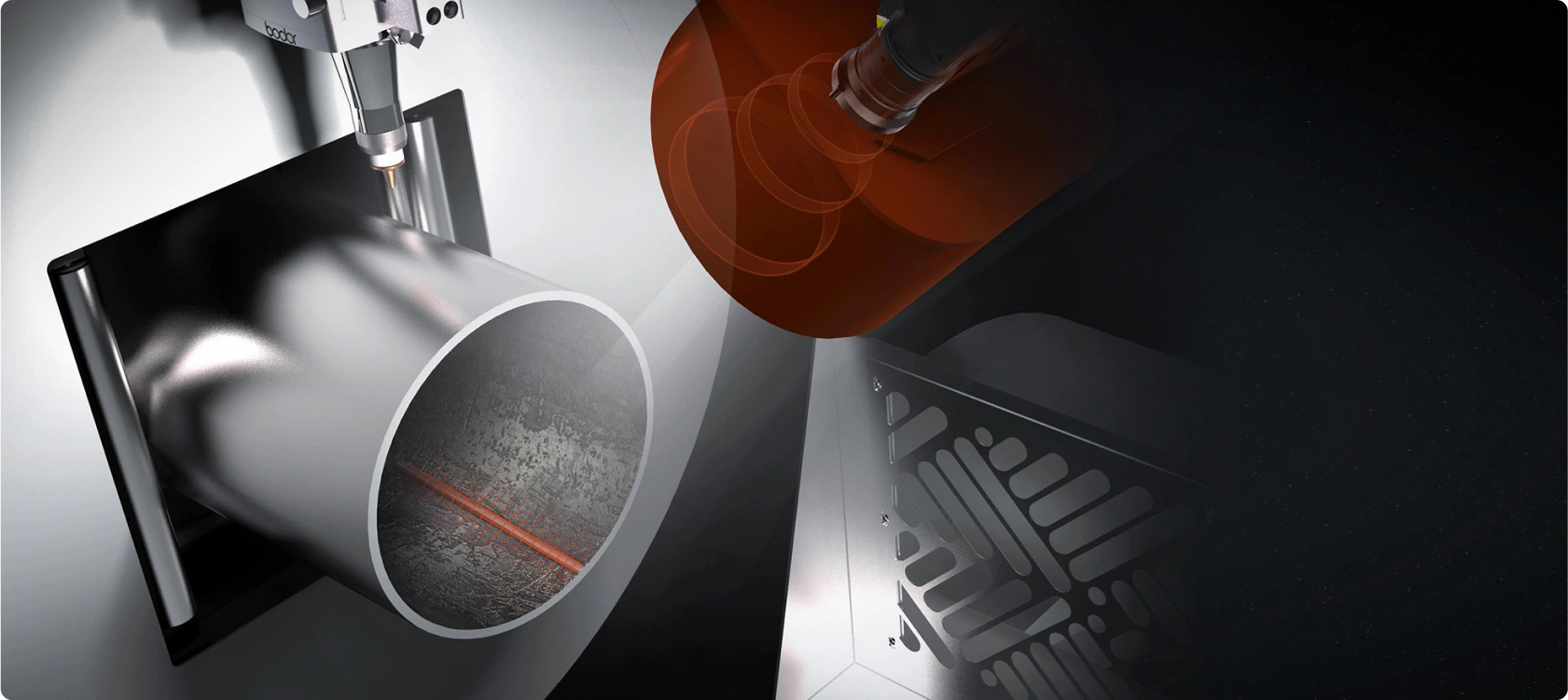

エアセービング定常流ノズル
均一なガス流量と低乱流により、切断効率と作業性を向上
ライティングピアス
BodorGeniusがZ軸に沿って下降している間に、すべての光速ピアッシングプロセスが完了する。この加工により、中・厚板ピアスの再加工手順を省く
アングル、チャンネル等の切断
アングル、チャンネル切断を標準仕様にし、追加設定は不要

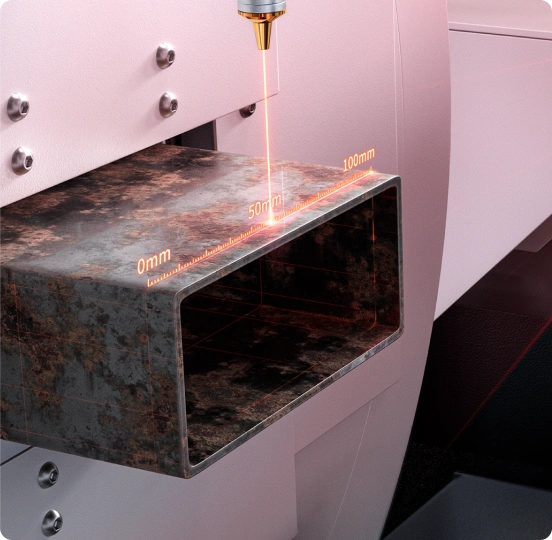

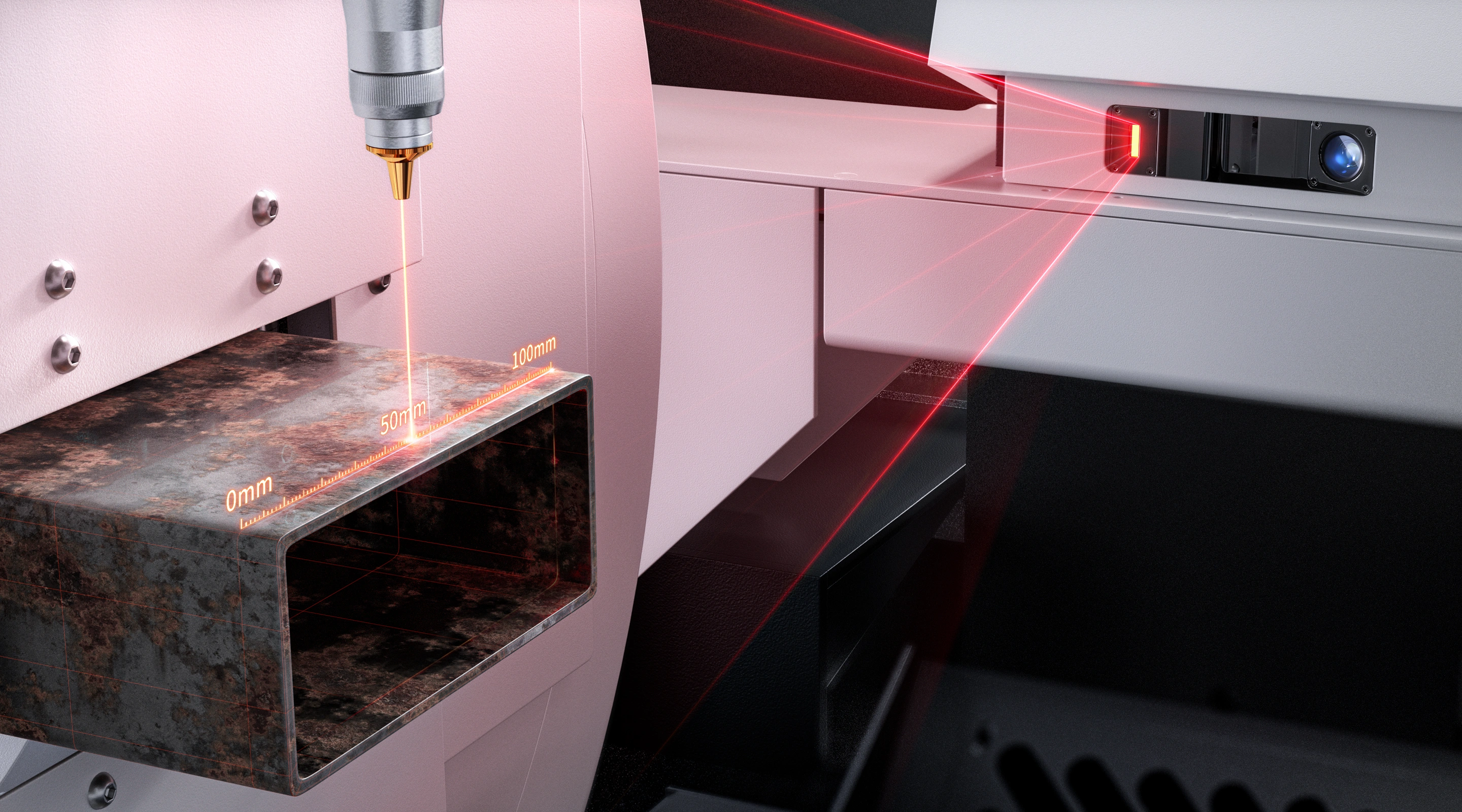

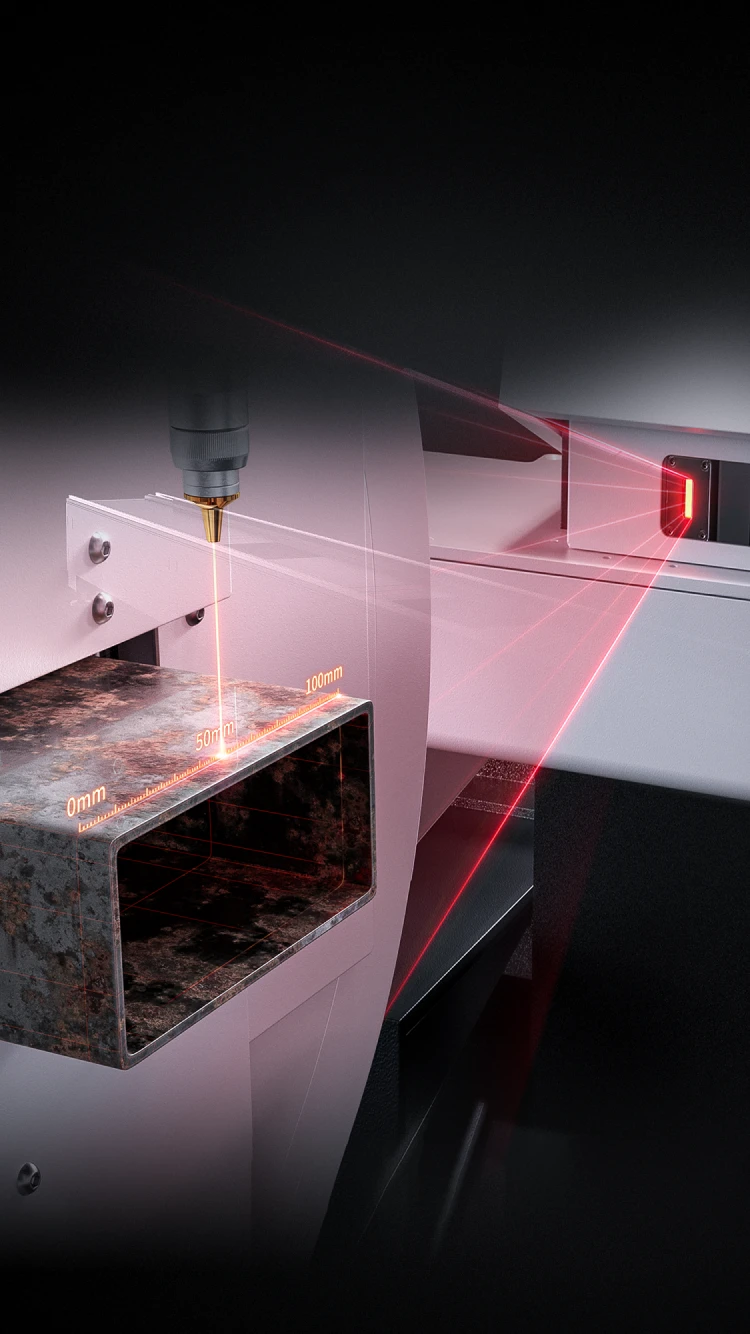

エッジから中心部を検知
最適化されたエッジ検出アルゴリズムにより、より高い切断精度と安定性を実現
メカ構成
自社研究開発尖った加工ヘッド
細長いノズル設計は干渉の発生を減少し、たとえＨ型鋼、Ｐ型配管、Ｉ型鋼等の異形材でも通常切断できる

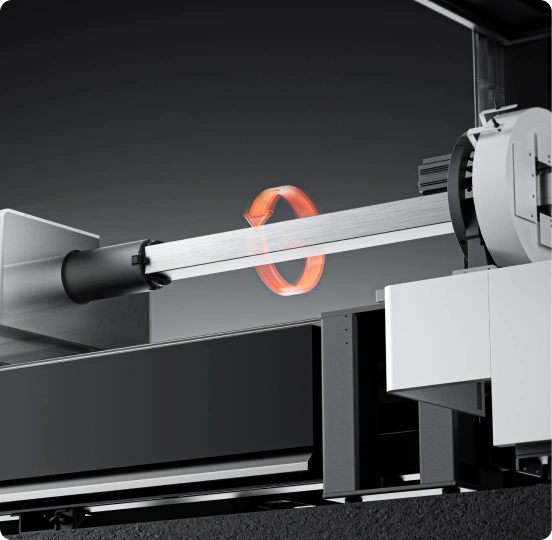

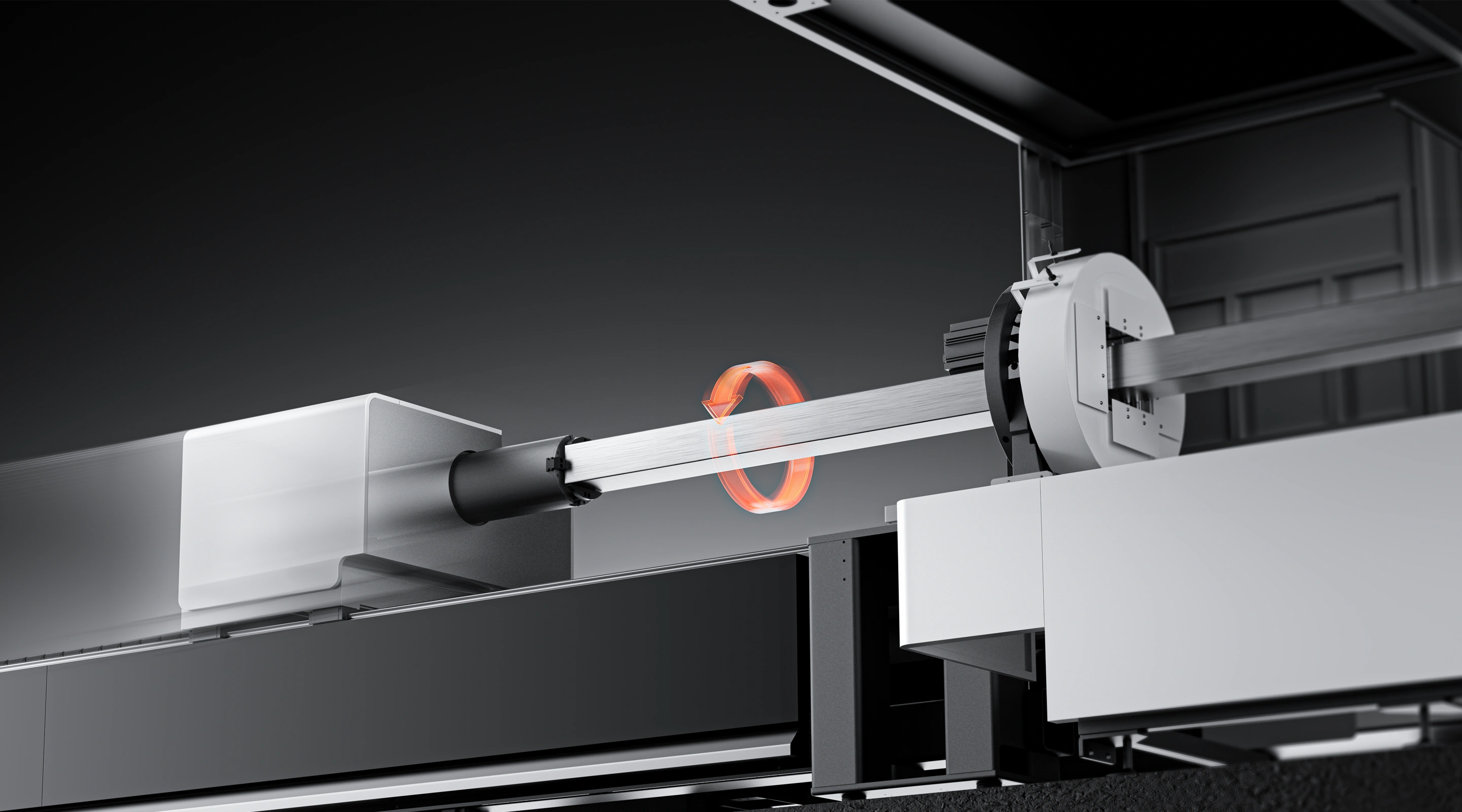

エアー式チャック
クランプ動作は最速3Sで完了でき、繰り返しクランプ精度が高く、手間と労力を節約できる

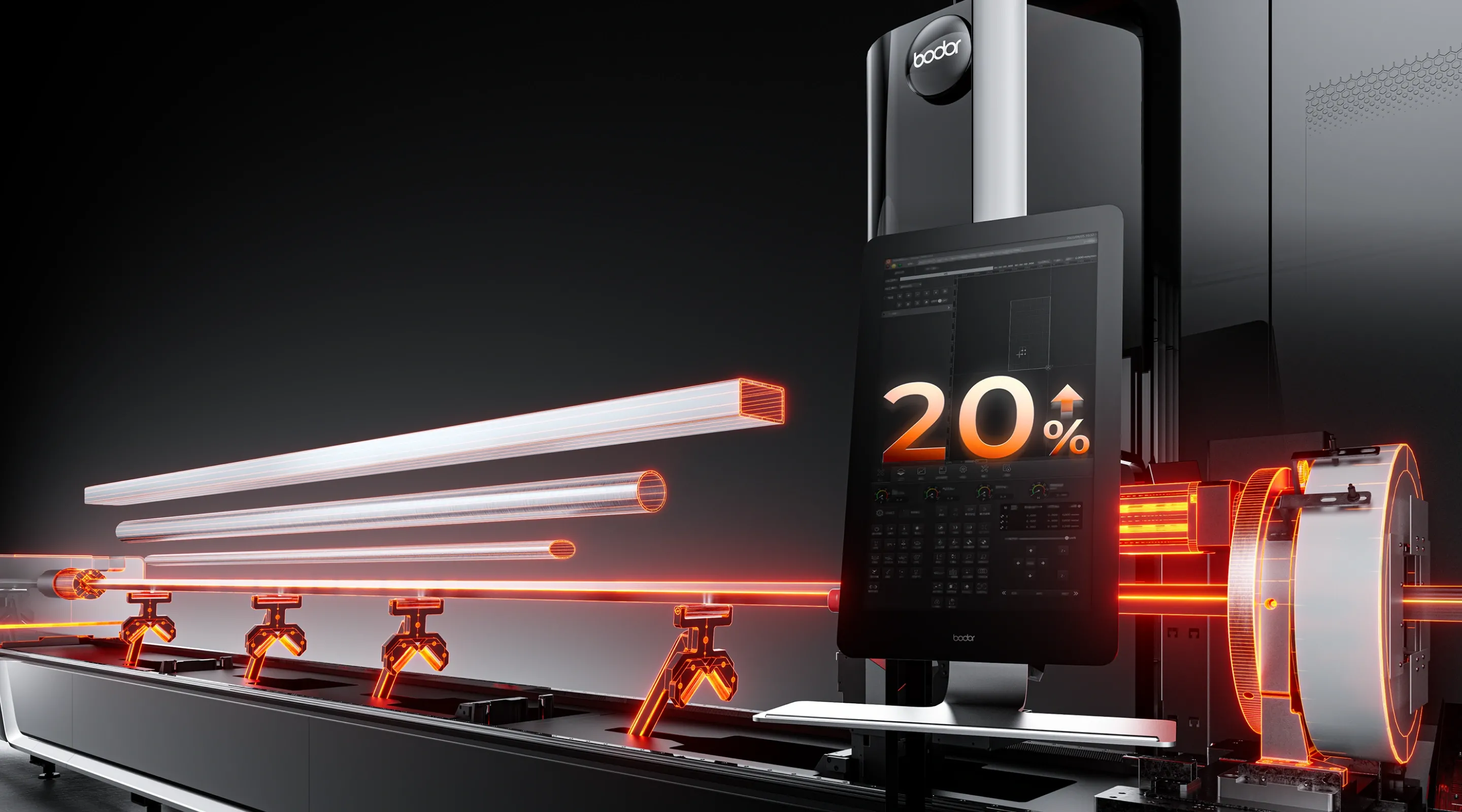

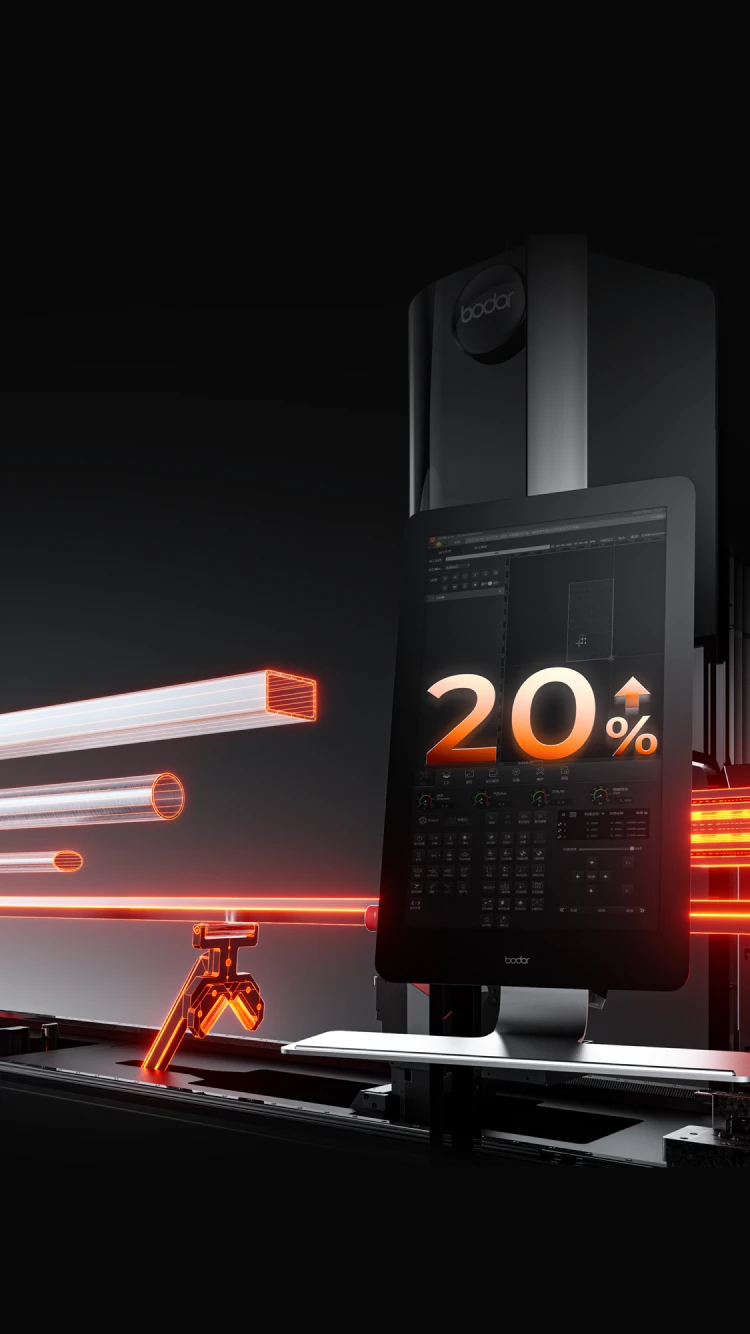

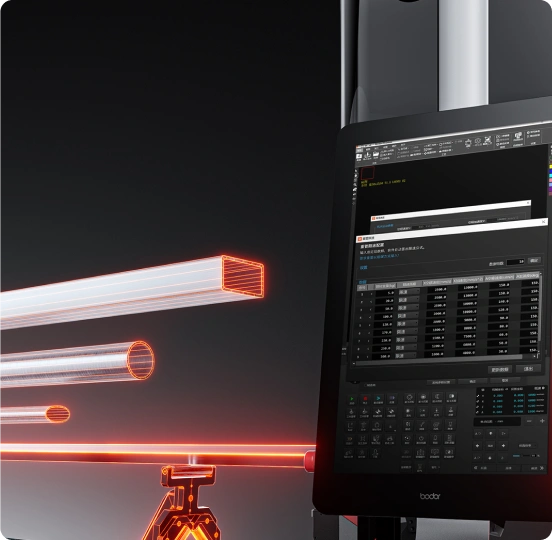

ソフトウエア
デザイン
工業デザイン賞 安全性高く、環境に優しい
「デザイン業界のオスカー」、世界の三大の工業デザイン賞のうちの2つ
リモートコントロール
マンゴー型、マグネット固定で片手操作可能
| モデル | T230 | ||
| 有効なチューブ切断長さ | 6500mm/9200mm | ||
| レーザー出力パワー | 6000w/3000w/1500w | ||
| 有効な丸管切断直径 | Φ20-230mm | ||
| 有効角管切断径 | □20*20-□230*230mm | ||
| 長方形のチューブ | エッジの長さ | 20-230mm | |
| 外円径 | ≤230mm | ||
| X / Y軸の位置決め精度 | 0.05mm/m | ||
| X / Y軸の再配置精度 | 0.03mm | ||
| X軸の最高速度 | 100m/min | ||
| Y軸最高速度 | 90m/min | ||
お問い合わせ
*製品と技術のリアルタイム更新のため、製品のデータと製品写真は参照用にのみこのWebサイトにあります
