機能強化

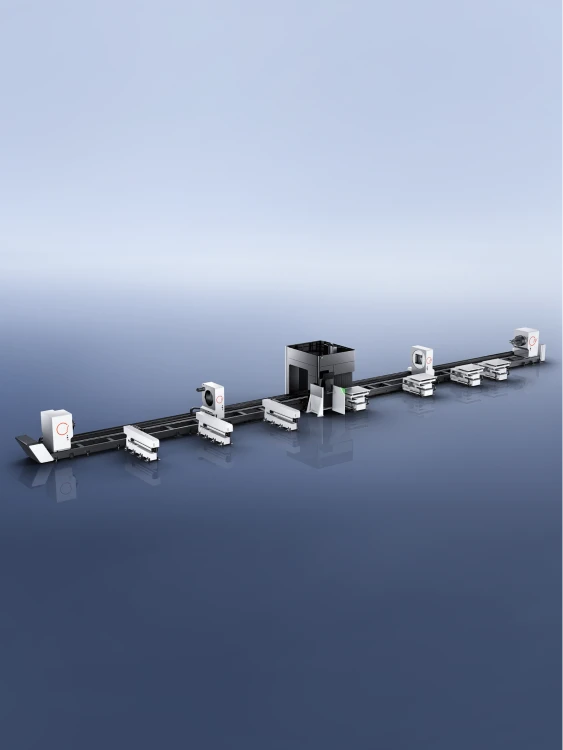

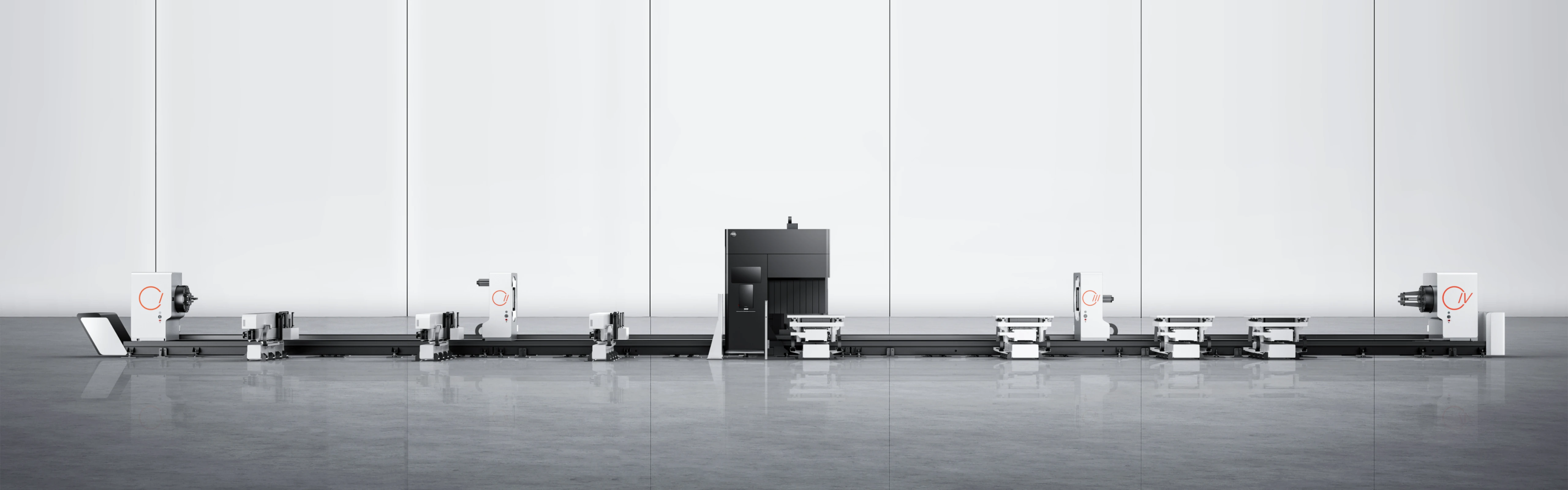

Flagship laser metal tube cutting machine M Series

エアセービング定常流ノズル

均一なガス流量と低乱流により、切断効率と作業性を向上

Flagship laser metal tube cutting machine M Series

ライティングピアス

BodorGeniusがZ軸に沿って下降している間に、すべての光速ピアッシングプロセスが完了する。この加工により、中・厚板ピアスの再加工手順を省く

Flagship laser metal tube cutting machine M Series

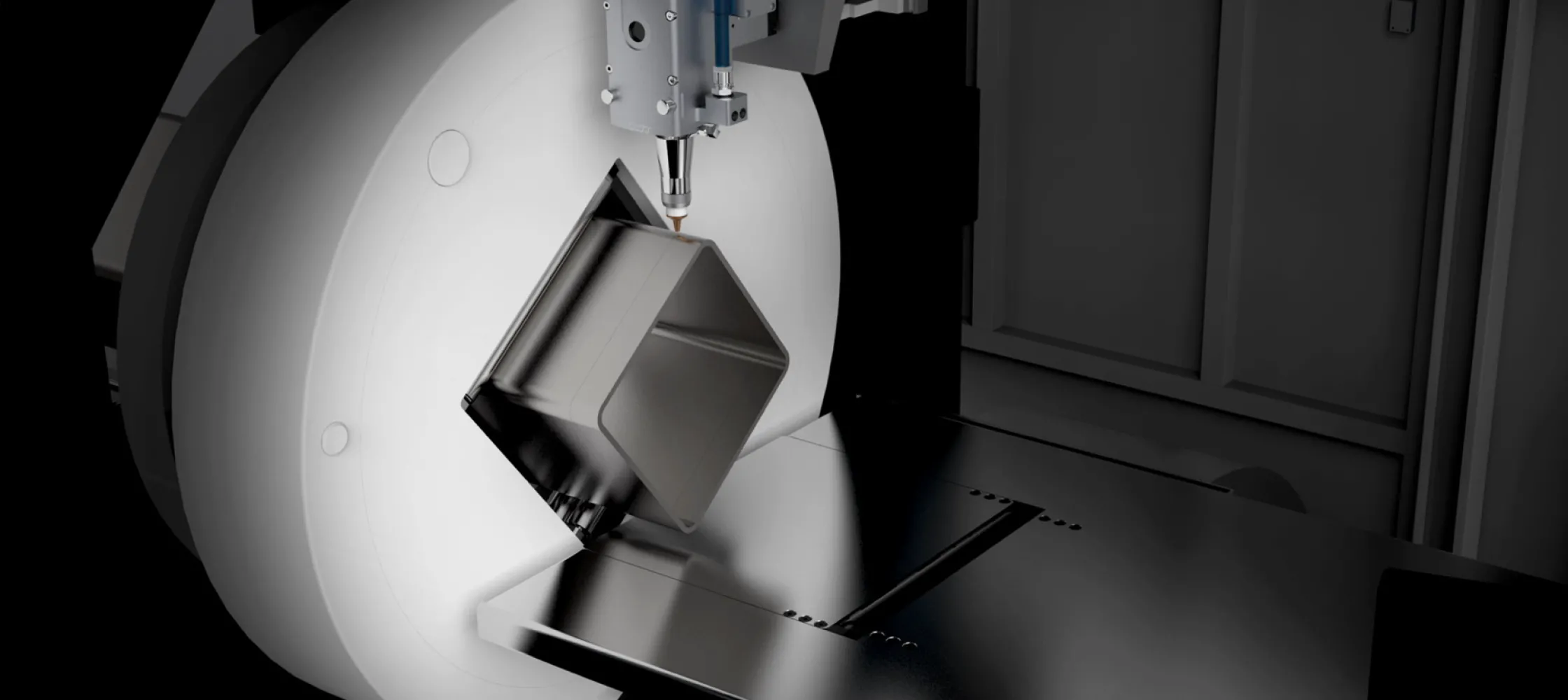

アングル、チャンネル等の切断

アングル、チャンネル切断を標準仕様にし、追加設定は不要

Flagship laser metal tube cutting machine M Series

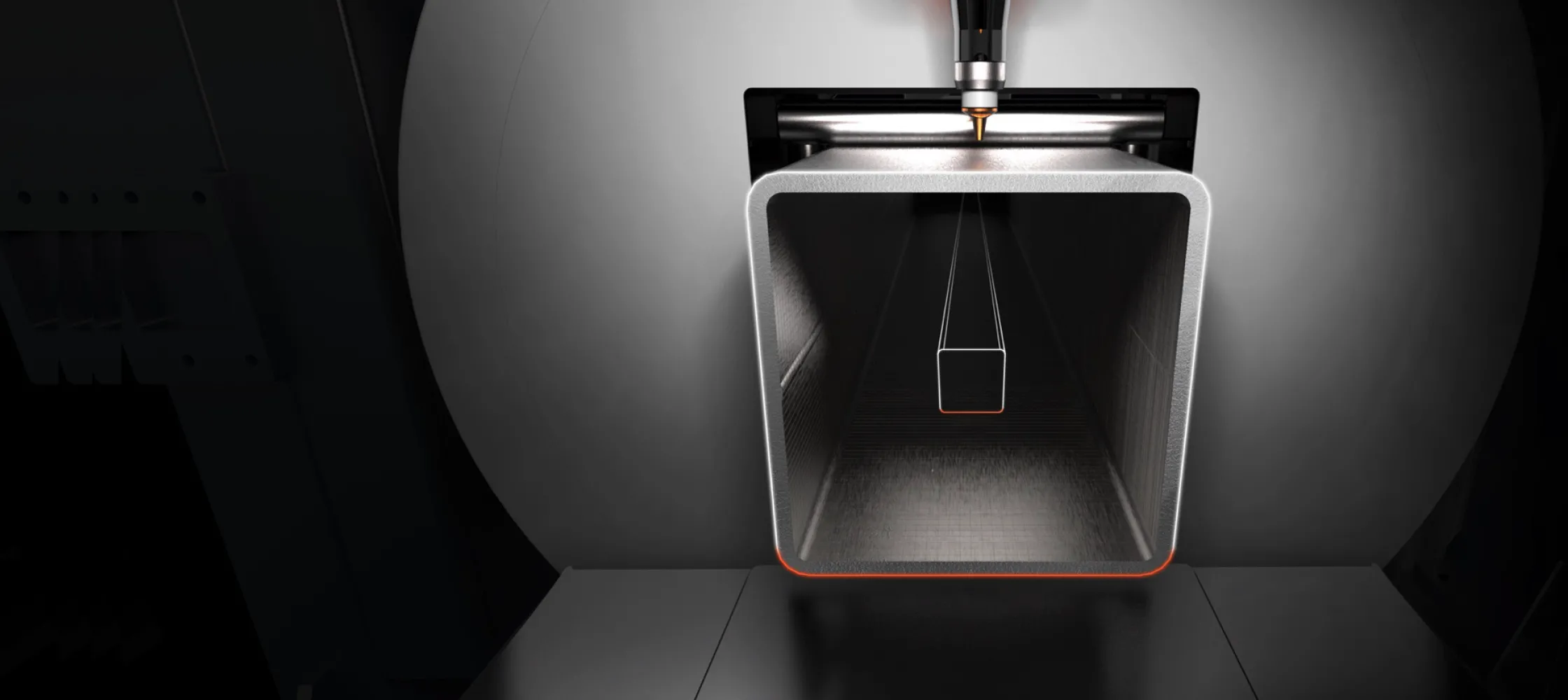

エッジから中心部を検知

最適化されたエッジ検出アルゴリズムにより、より高い切断精度と安定性を実現

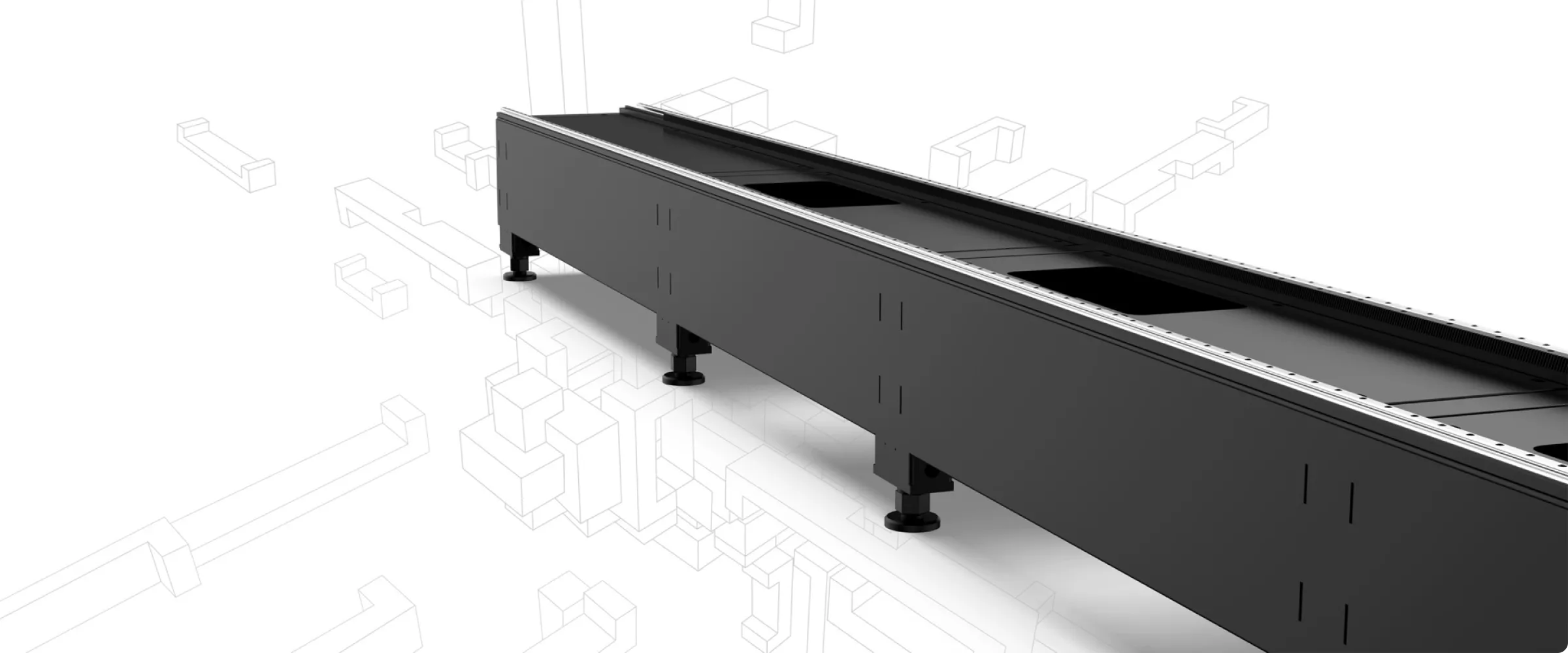

メカ構成


Flagship laser metal tube cutting machine M Series

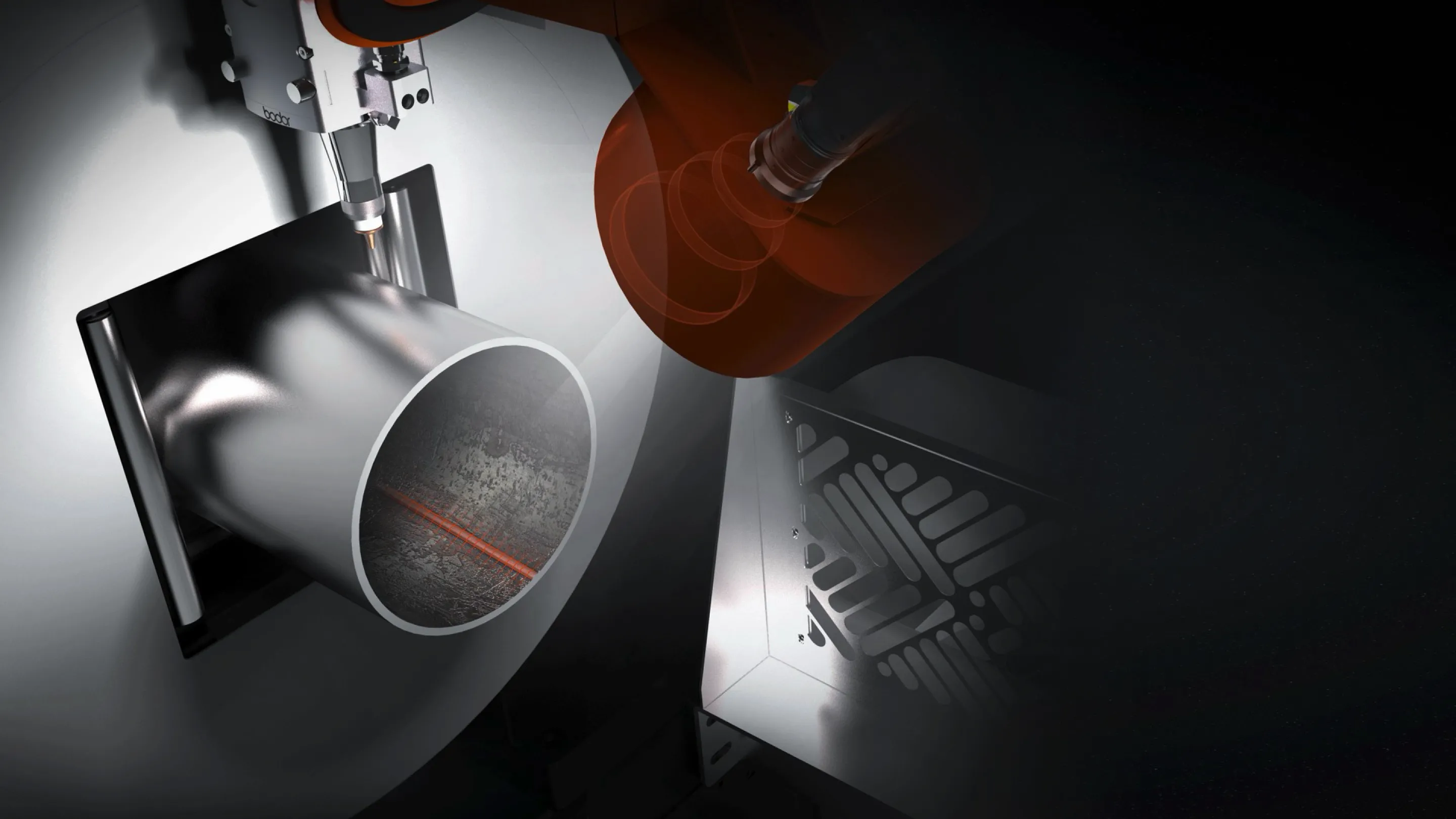

自社研究開発尖った加工ヘッド

細長いノズル設計は干渉の発生を減少し、たとえH型鋼、P型配管、I型鋼等の異形材でも通常切断できる

Flagship laser metal tube cutting machine M Series

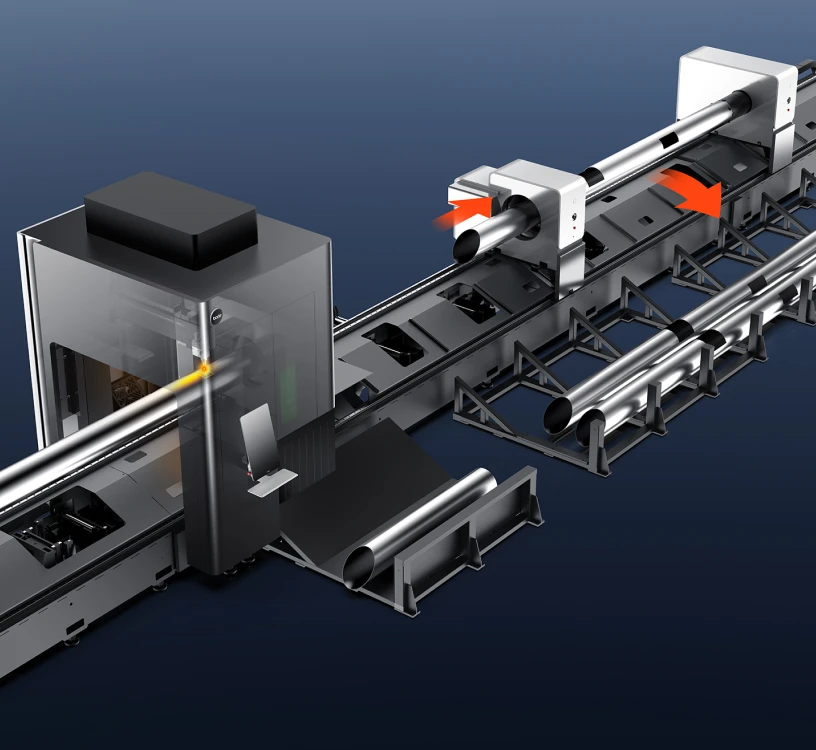

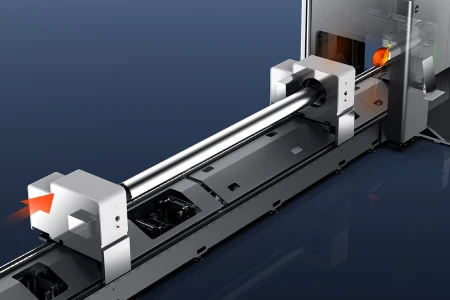

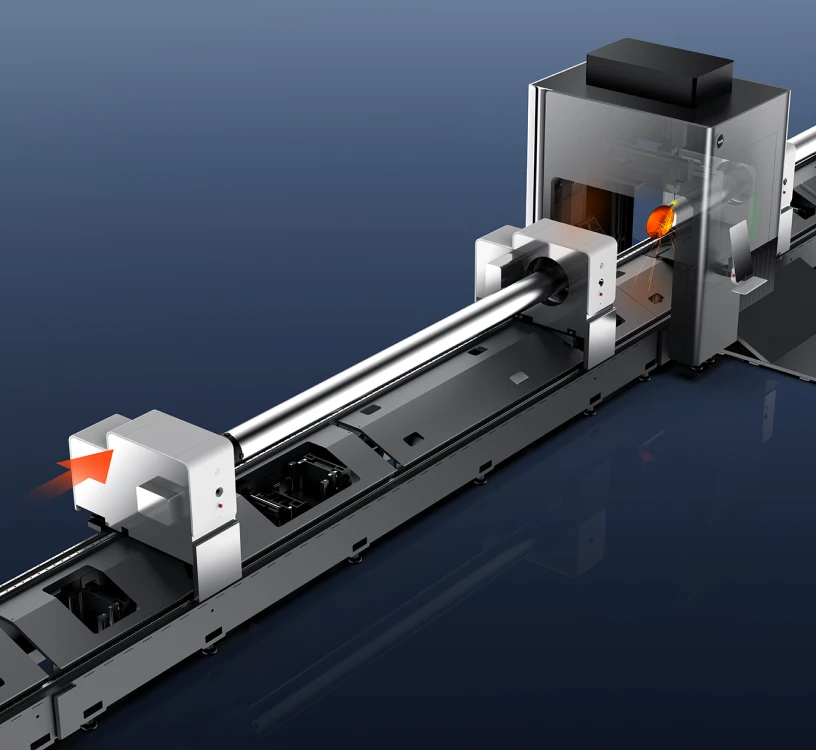

エアー式チャック

クランプ動作は最速3Sで完了でき、繰り返しクランプ精度が高く、手間と労力を節約できる

Flagship laser metal tube cutting machine M Series

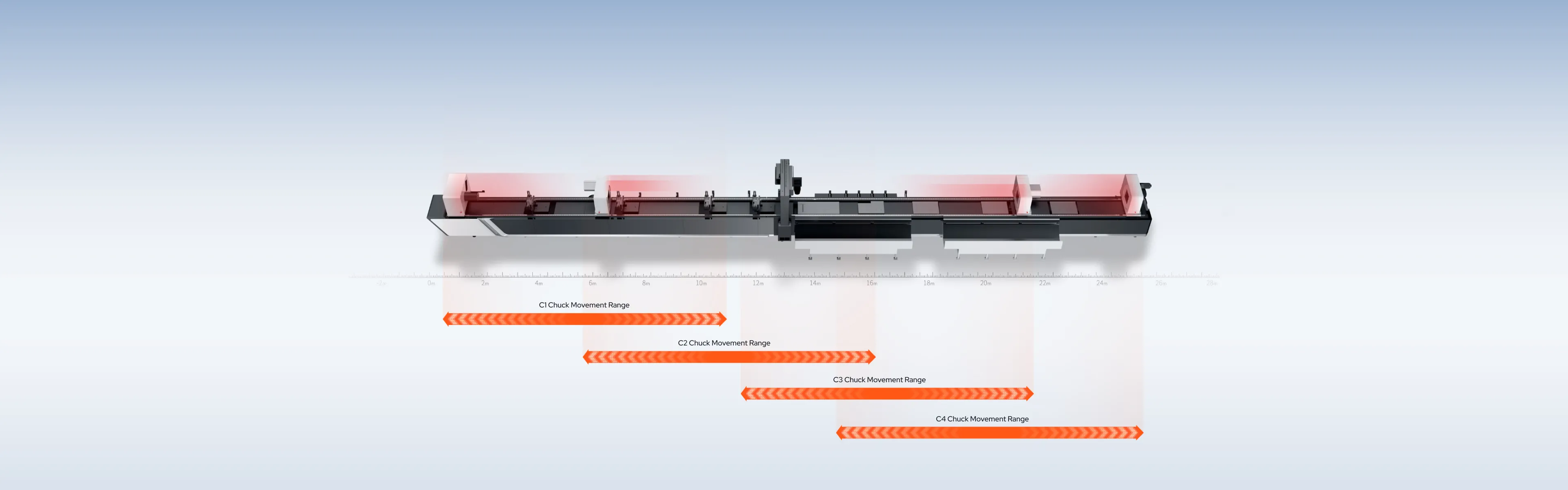

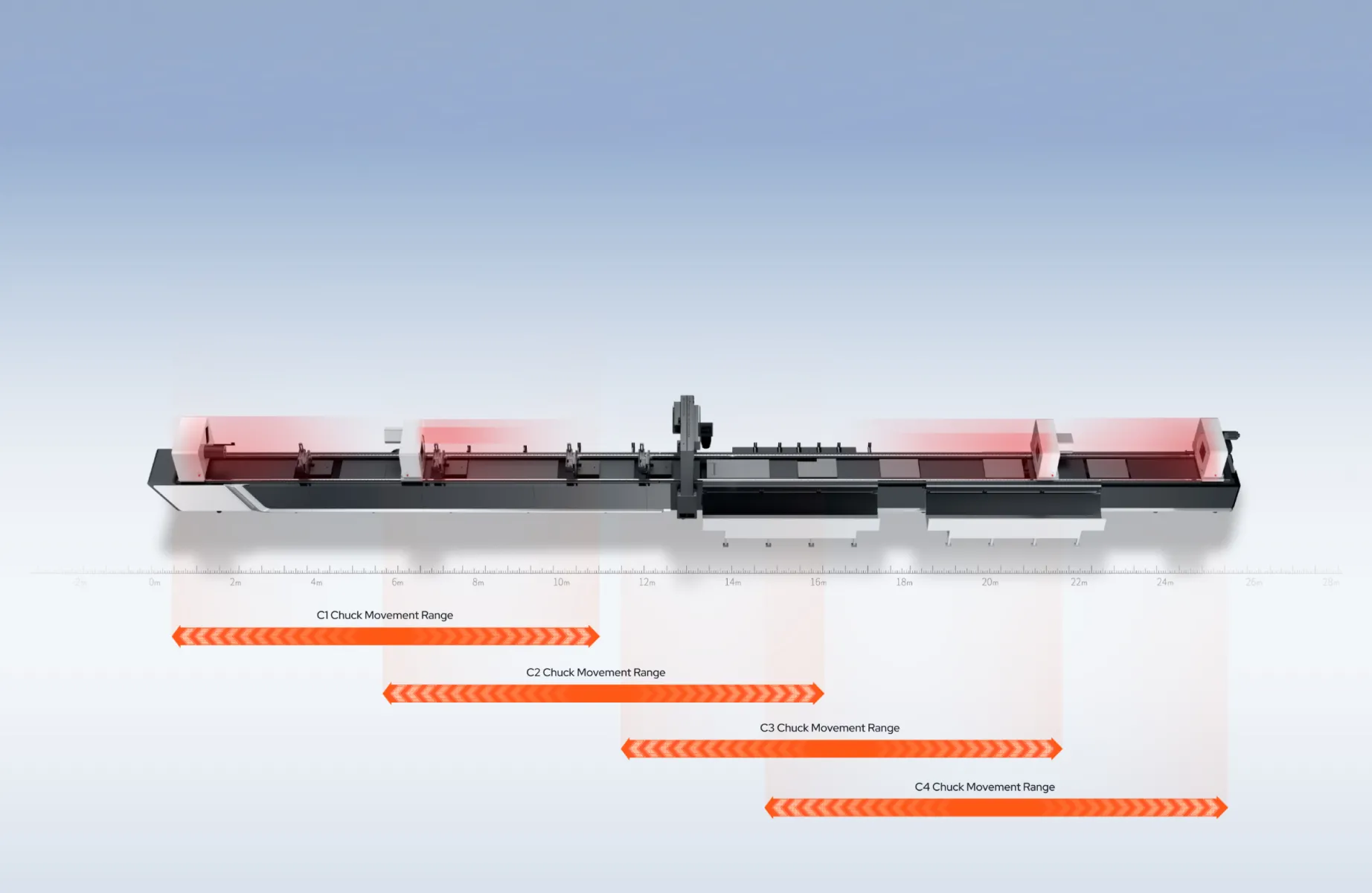

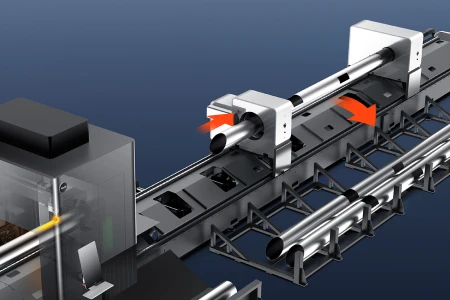

四チャック付き 残材無し

四チャックが本当の残材無しを実現し、コストを削減

ソフトウエア


BODORTHINKER

BodorThinker

安定性と信頼性、便利な設置と調整、安全な生産、完全な機能、および強力なパフォーマンス等の特徴を備えているBodorThinkerは、ハイエンドCNCレーザー切断機のインテリジェントな制御システムである。BodorThinkerを利用し、レーザー切断ソリューションは、モジュール化、カスタマイズ、自動化、コンピュータ化が可能になります

デザイン


工業デザイン賞 安全性高く、環境に優しい

「デザイン業界のオスカー」、世界の三大の工業デザイン賞のうちの2つ

リモートコントロール

マンゴー型、マグネット固定で片手操作可能

技術データ

サンプルの切断

モデル M230 M350
レーザー出力パワー 6000w / 3000w / 2000w /1500w
チャック数量 4 4
最小残余材料 0 0
効果的な角管切断スコープ □20*20-□160*160mm □20*20-□350*350mm
長方形のチューブ エッジの長さ 20mm-170mm 20mm-300mm
外円径 ≤230mm ≤350mm
有効な丸管切断直径 Φ20-Φ230mm Φ20-Φ350mm
最大 機械加工可能なチューブの長さ 6500mm 9200mm
最大 チャック回転速度 110r/min 75r/min
X / Y軸の位置決め精度 0.06mm
X / Y軸の再配置精度 0.04mm
最大 チューブ重量 200kg 500kg

お問い合わせ

*製品と技術のリアルタイム更新のため、製品のデータと製品写真は参照用にのみこのWebサイトにあります
