機能強化


Flagship sheet fiber laser metal cutting machine Dream series

10kWカッティングプロセスパッケージ

酸素による炭素鋼切断の高速化、窒素による低圧ステンレス鋼切断のエネルギー効率化、特殊ノズルの使用と適応プロセスによる炭素鋼の空気切断の改善が実現できる

Flagship sheet fiber laser metal cutting machine Dream series

オートチェンジャーノズル、ノズルの自動洗浄

最速35秒の切り替えで、50%の時間コスト削減を実現

Flagship sheet fiber laser metal cutting machine Dream series

厚板切断時の温度補償

炭素鋼切断時の「温度ドリフト」の問題を解決する自動焦点補正機能により、厚板の安定切断を実現

Flagship sheet fiber laser metal cutting machine Dream series

レーザーヘッド衝突防止機能

ワークの反りなどの障害物を早期に検知し、レーザーヘッドの破損を効果的に防止、メンテナンスコストを低減

Flagship sheet fiber laser metal cutting machine Dream series

ワンタッチ加工

ワンタイム設定、複数枚の平板を一括処理し、加工機1台で大量注文を実現できる

Flagship sheet fiber laser metal cutting machine Dream series

ライティングピアス

BodorGeniusがZ軸に沿って下降している間に、すべての光速ピアッシングプロセスが完了する。この加工により、中・厚板ピアスの再加工手順を省く

メカ構成


Maglev laser cutting machine Dream Series

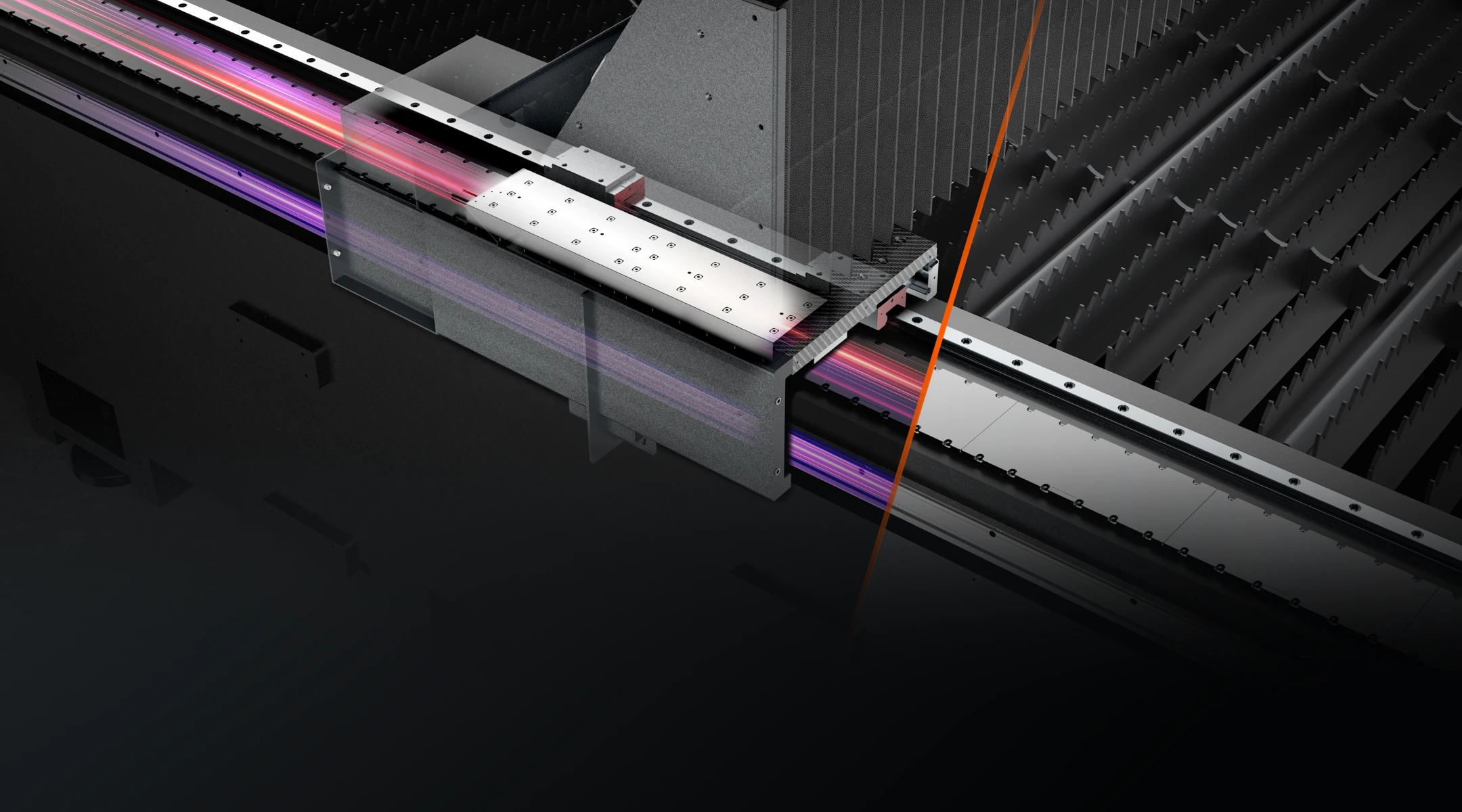

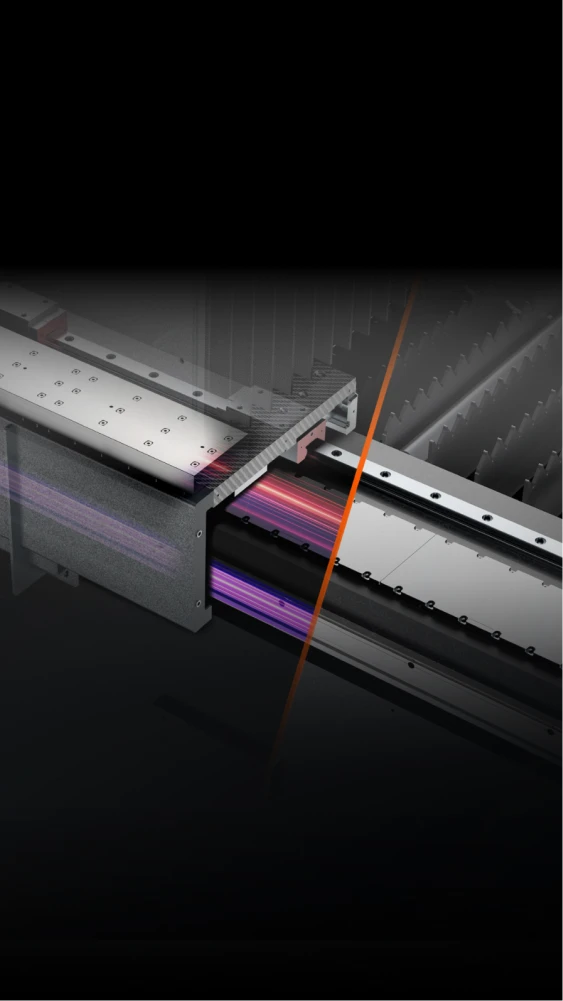

リニアモーター

磁気浮上理論に基づいたリニアモーター駆動に、バスシステムBodorThinker4.0を配合し、機械的な摩擦が発生せず、メンテナンスが簡単になり、精度、安定性、速度、効率が大幅に向上する

Maglev laser cutting machine Dream Series

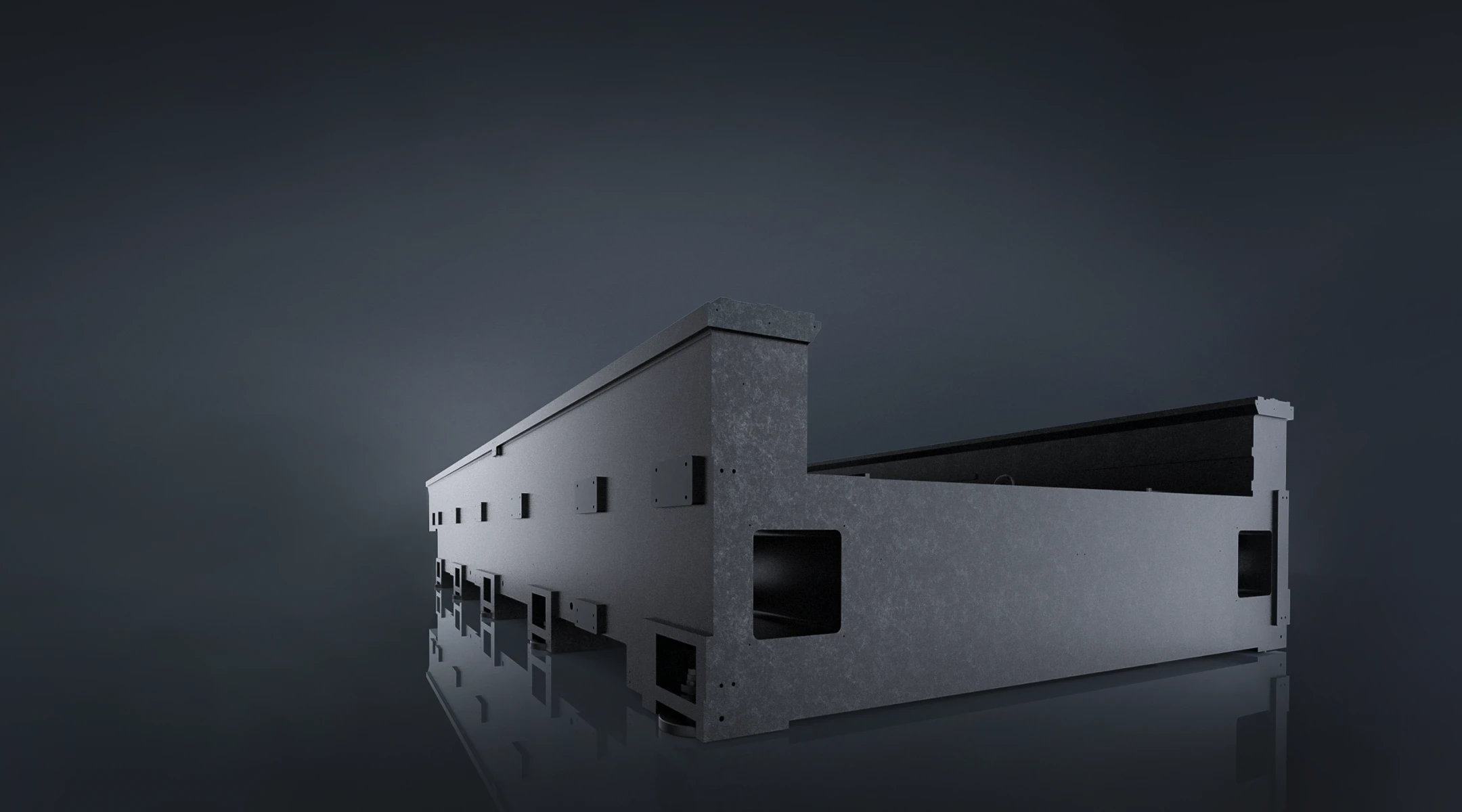

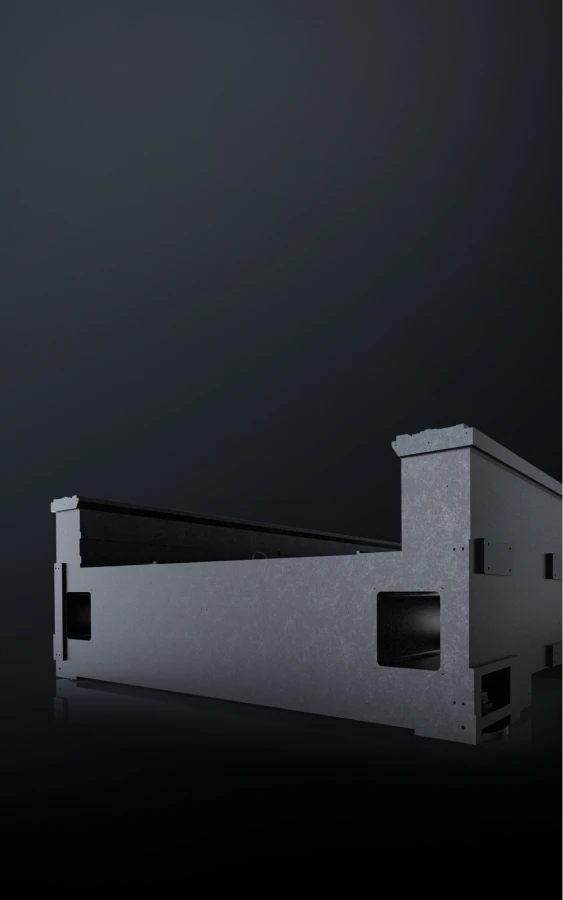

鉱物鋳造ベッド

大理石は振動吸収性が高く、熱感度が低いため採用され、加工中の熱や振動による設備の精度への影響はほとんどない

Maglev laser cutting machine Dream Series

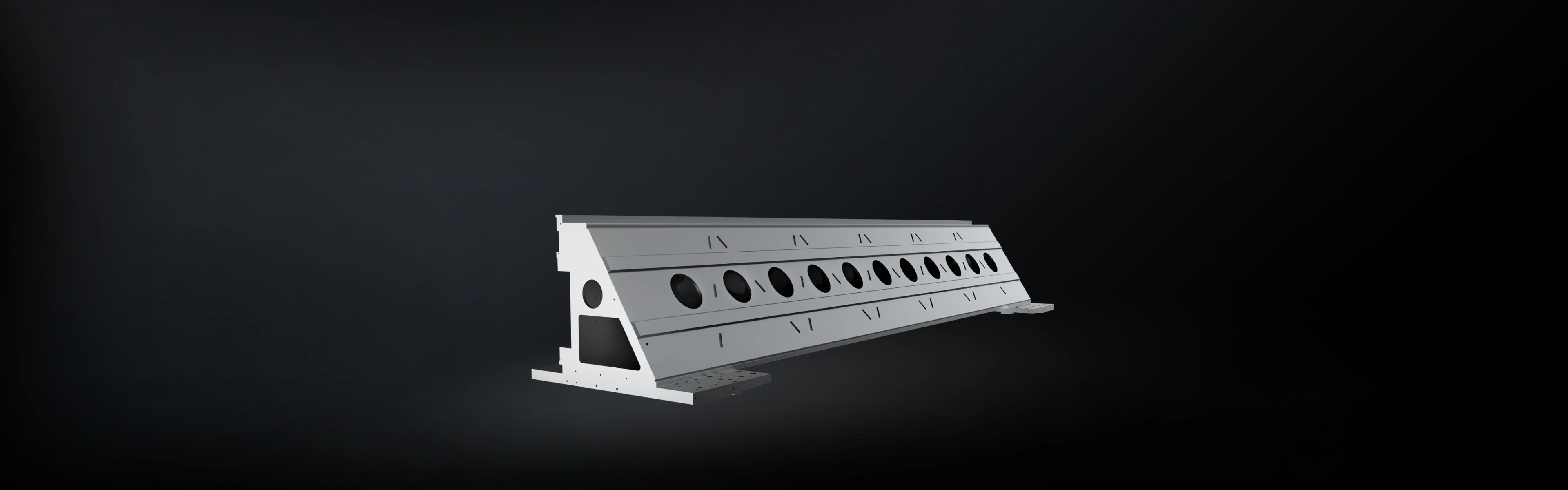

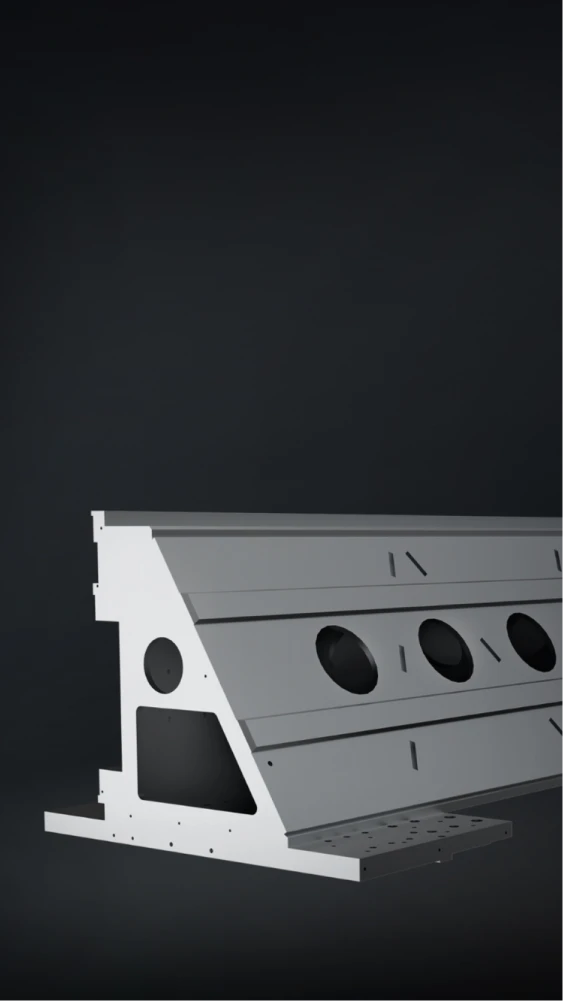

炭素繊維ビーム

引張強度はアルミニウム合金の22倍であり、密度は航空用アルミニウム材料のわずか3分の2であり、軽量で、機器のより高い動的性能を備えている

Maglev laser cutting machine Dream Series

フルクローズドループ位置検出

フルクローズドループ位置制御により、実際の移動位置と理論入力値を一致させ、切断精度を保証する

ソフトウエア


BODORTHINKER

BodorThinker

安定性と信頼性、便利な設置と調整、安全な生産、完全な機能、および強力なパフォーマンス等の特徴を備えているBodorThinkerは、ハイエンドCNCレーザー切断機のインテリジェントな制御システムである。BodorThinkerを利用し、レーザー切断ソリューションは、モジュール化、カスタマイズ、自動化、コンピュータ化が可能になります

デザイン


工業デザイン賞 安全性高く、環境に優しい

「デザイン業界のオスカー」、世界の三大の工業デザイン賞のうちの2つ

リモートコントロール

マンゴー型、マグネット固定で片手操作可能

技術データ

サンプルの切断

モデル Dream3 Dream4 Dream6
作業領域 3048mm×1524mm 4000mm*2000mm 6100mm*2500mm
レーザー出力パワー 40000W / 30000W / 22000W / 12000W / 6000W
位置決め精度 0.03mm 0.05mm
再配置の精度 0.02mm 0.03mm
最大 リンケージ速度 200m/min
