Miglioramento delle funzioni

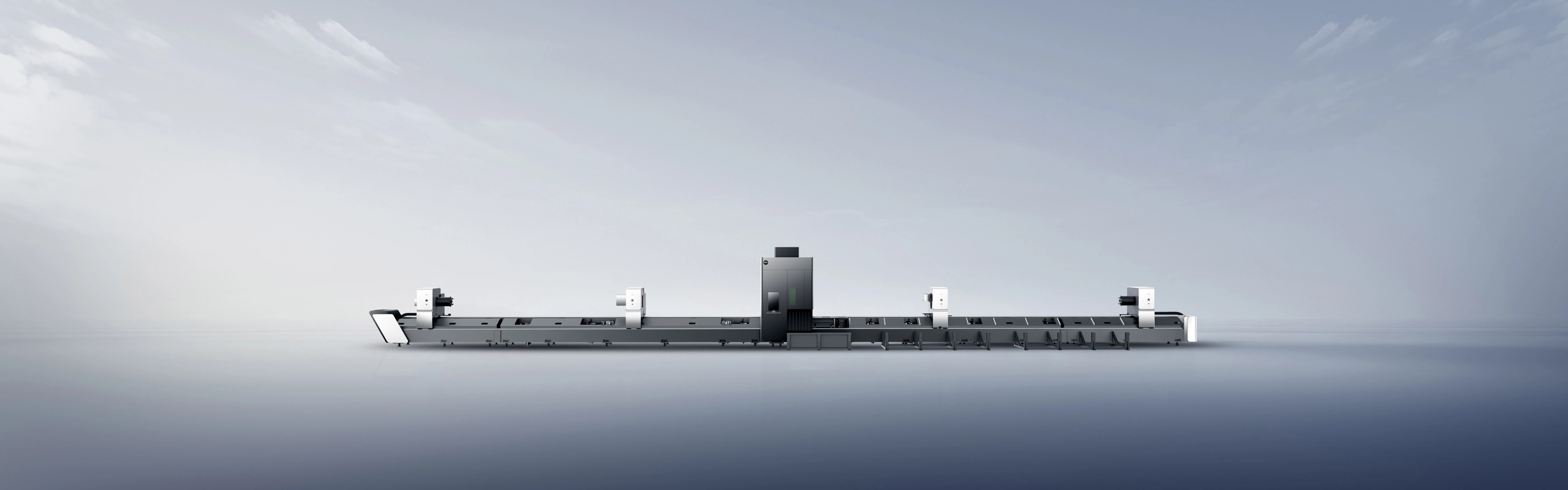

Flagship laser metal tube cutting machine M Series

Ugello a flusso costante

Le prestazioni e l'efficienza di taglio sono migliorate mantenendo costante il flusso di gas con poca turbolenza.

Flagship laser metal tube cutting machine M Series

Bodor Lightning perforazione

L'intero processo di perforazione viene completato durante lo spostamento di BodorGenius sull'asse Z. Con il processo, si evita la rilavorazione per la perforazione di lamiere medie/spesse.

Flagship laser metal tube cutting machine M Series

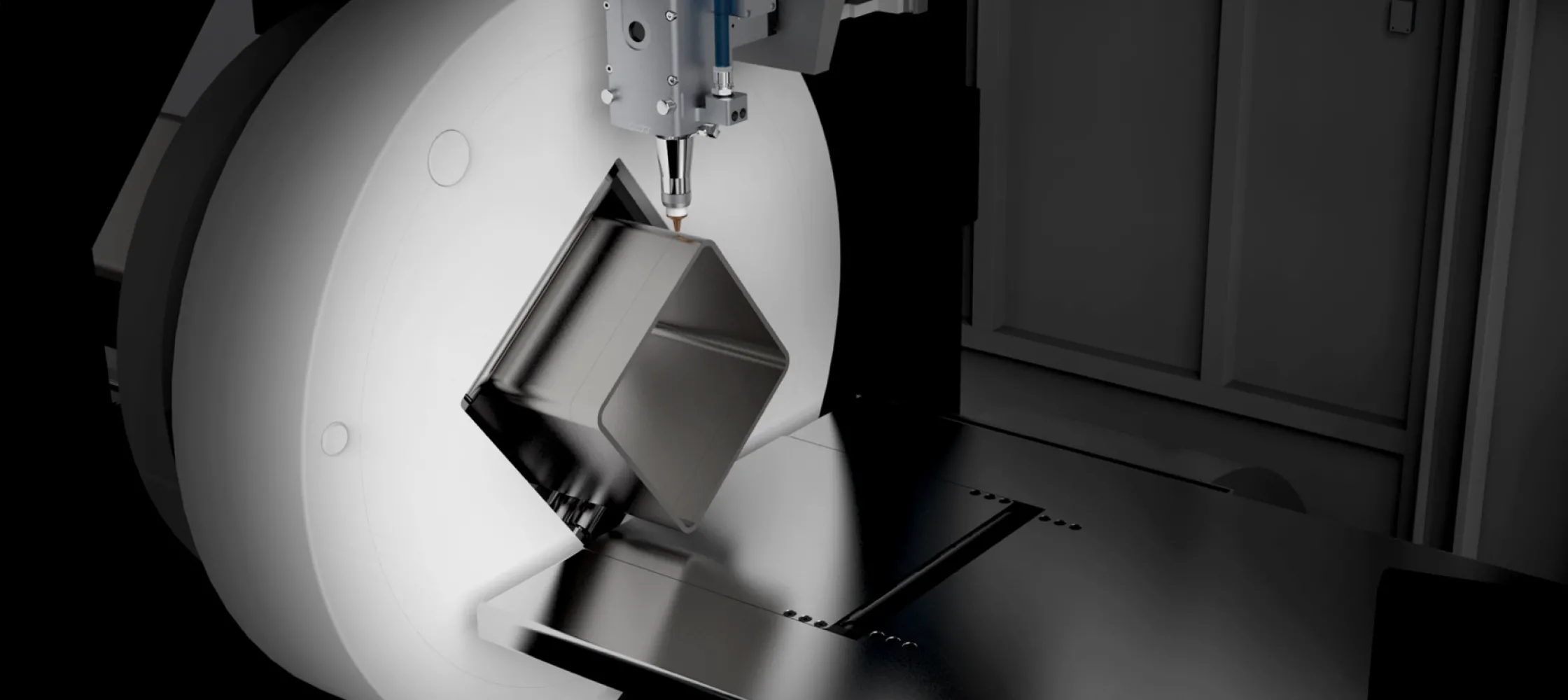

Taglio del profilo C, L

Il taglio dell'acciaio ad angolo e dell'acciaio a canale è standard,nessuna configurazione aggiuntiva richiesta

Flagship laser metal tube cutting machine M Series

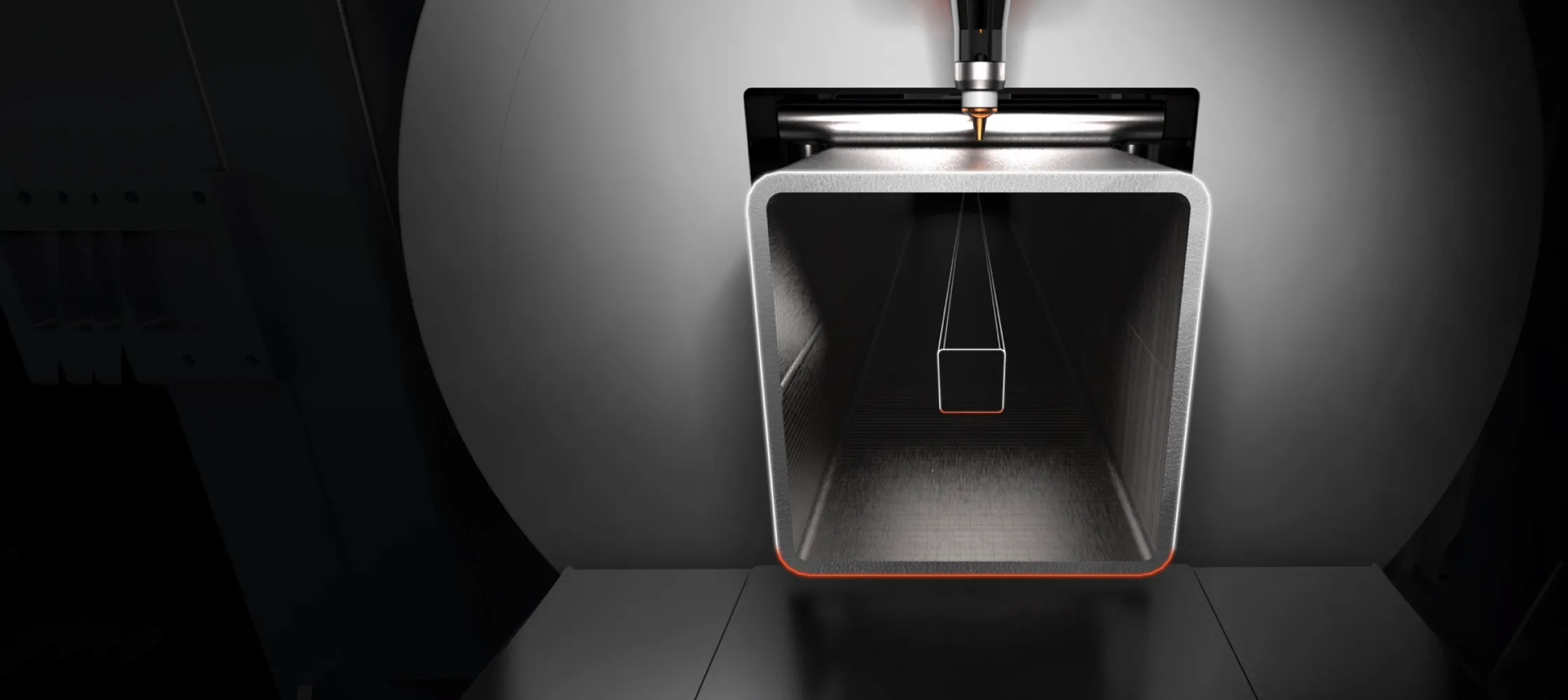

Ricerca dei bordi su quattro lati, maggiore precisione

Il metodo e l'algoritmo di ricerca del bordo ottimizzati garantiscono una maggiore precisione di taglio e una migliore stabilità della macchina taglio laser.

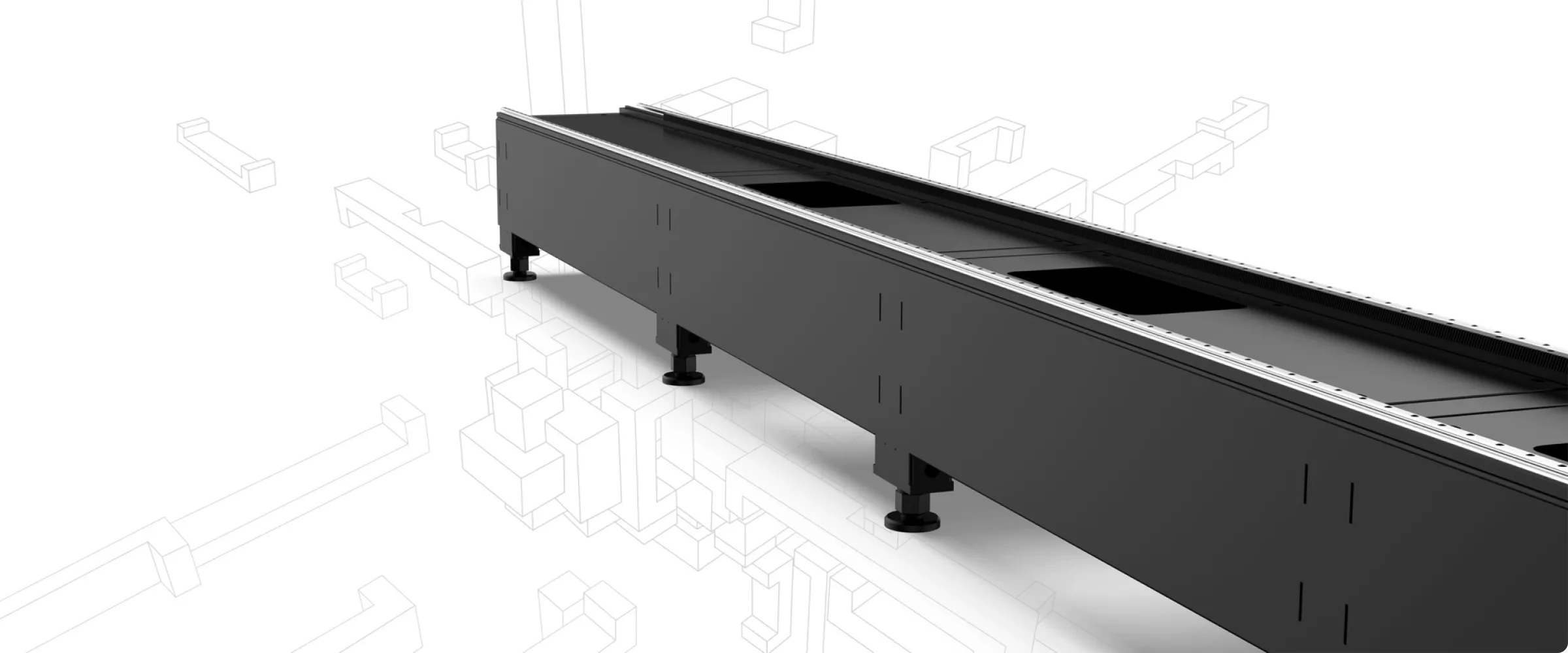

Configurazione meccanica


Flagship laser metal tube cutting machine M Series

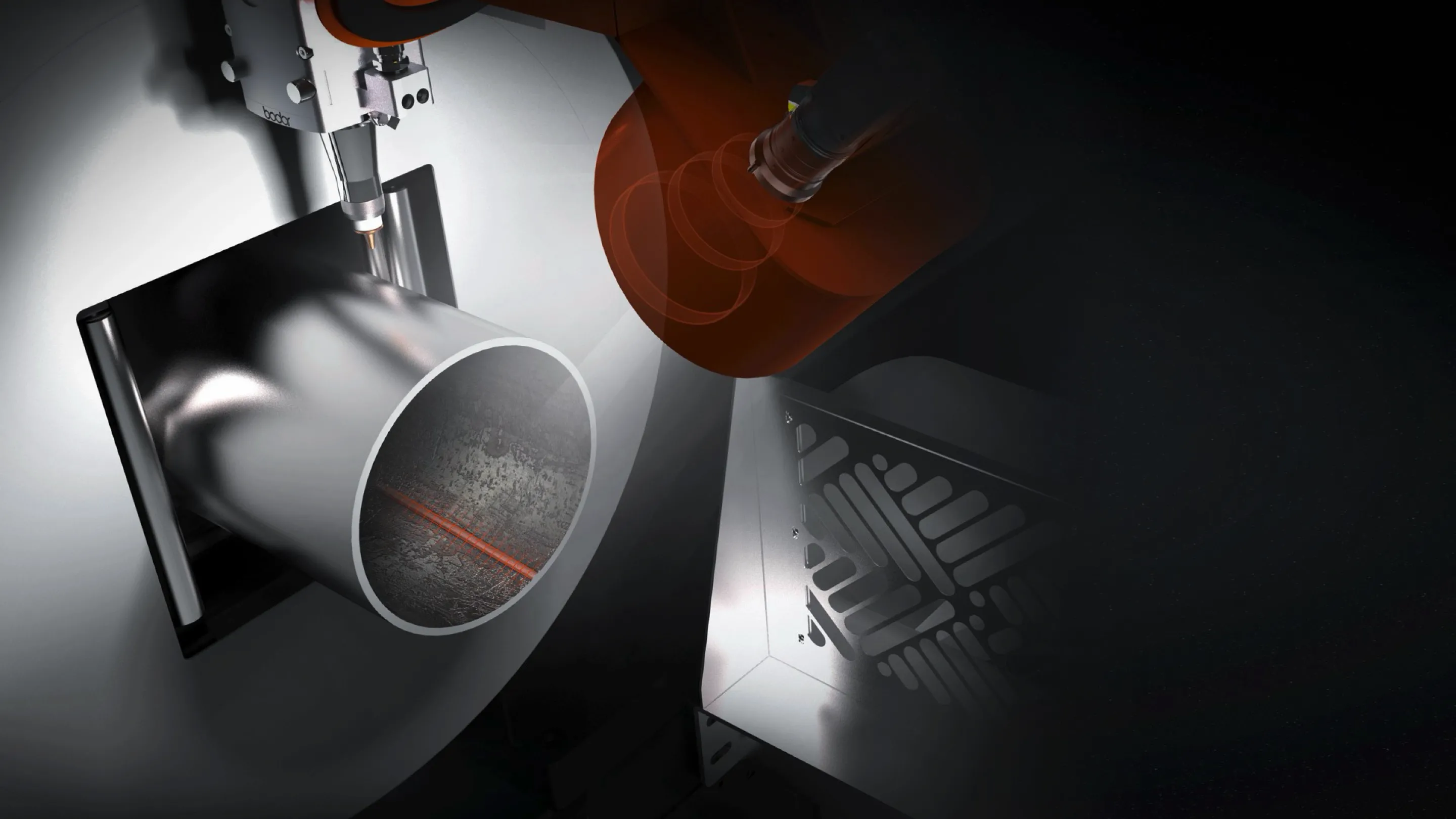

BodorGenius Auto-focus testa di taglio T

L'ugello sottile consente di evitare interferenze e tagliare vari tipi di tubi, inclusi tubi di forma speciale come profilo in H, P, L, C, H,ecc

Flagship laser metal tube cutting machine M Series

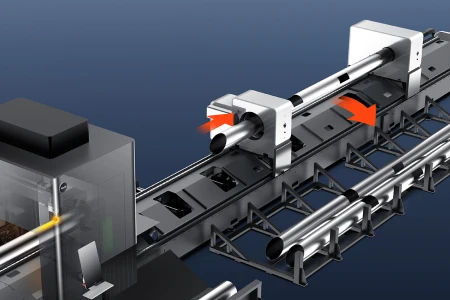

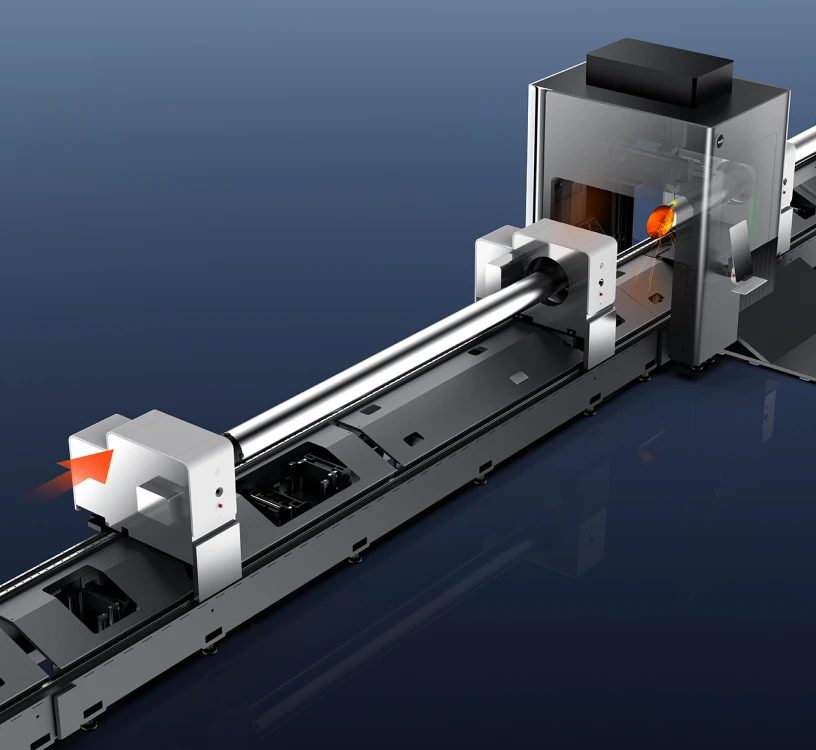

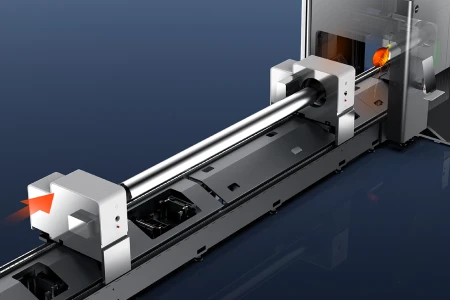

Mandrino pneumatico

L'azione di bloccaggio può essere completata nel più veloce 3S, con un'elevata precisione di bloccaggio ripetuto, risparmiando fatica e tempo.

Flagship laser metal tube cutting machine M Series

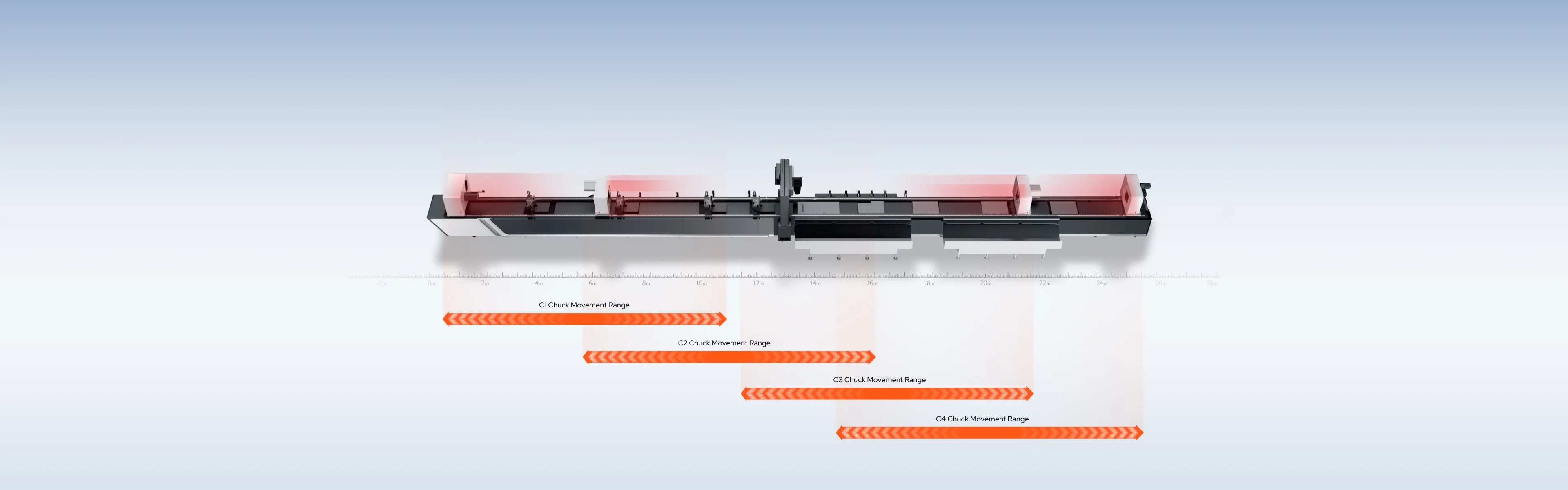

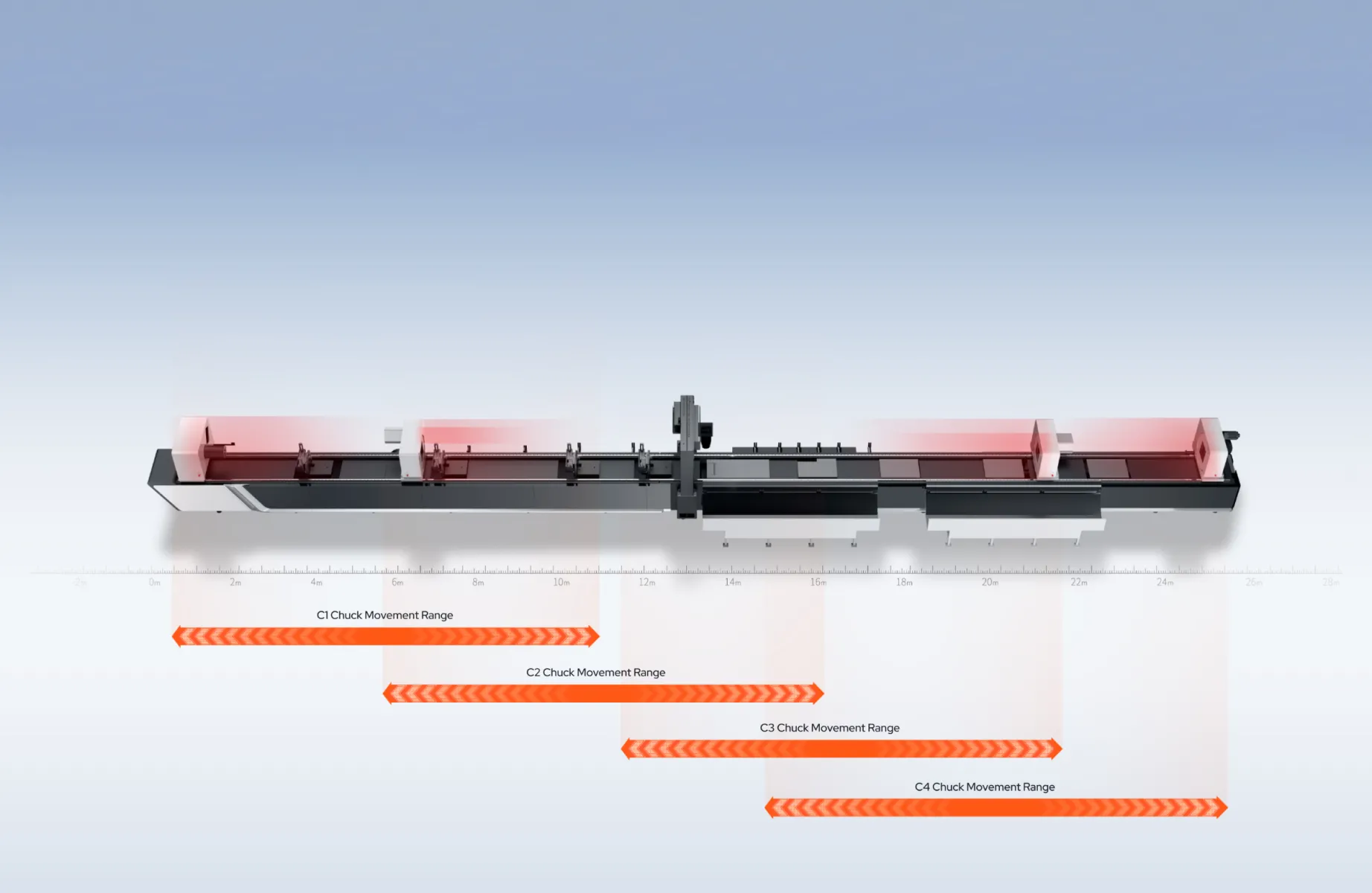

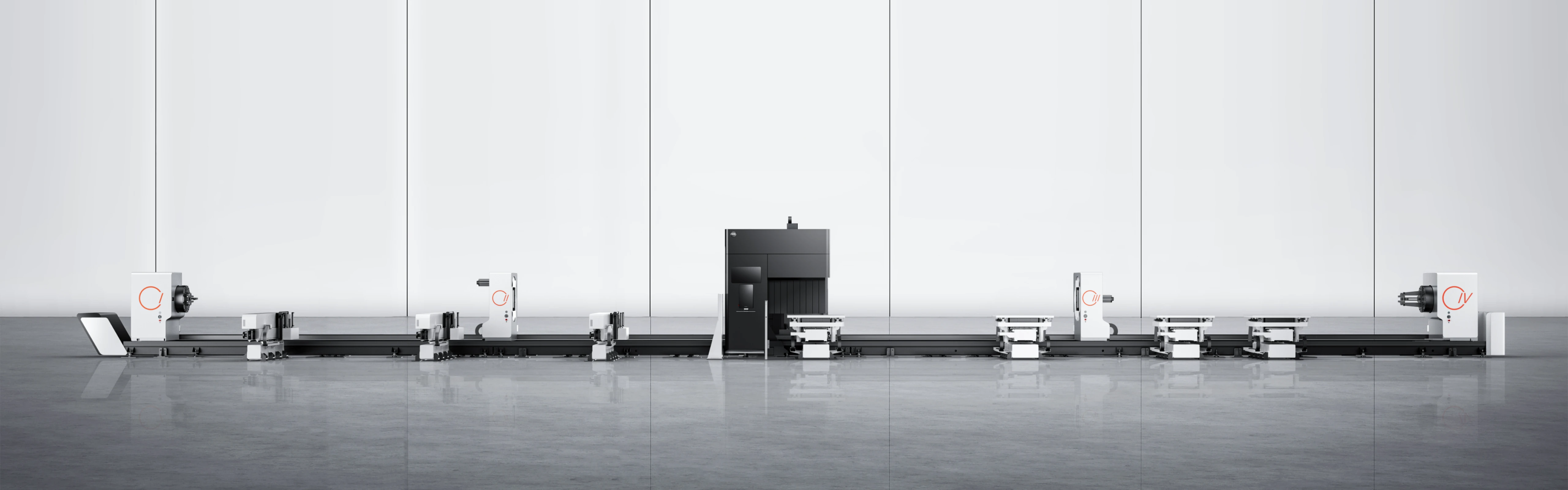

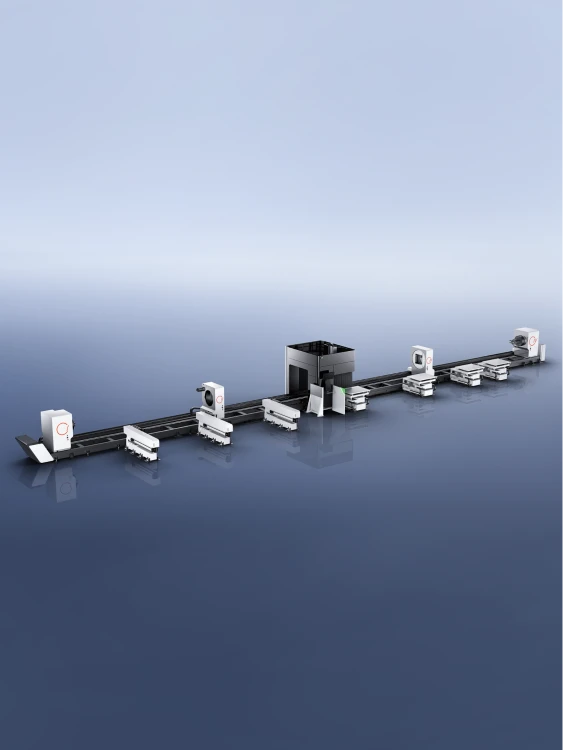

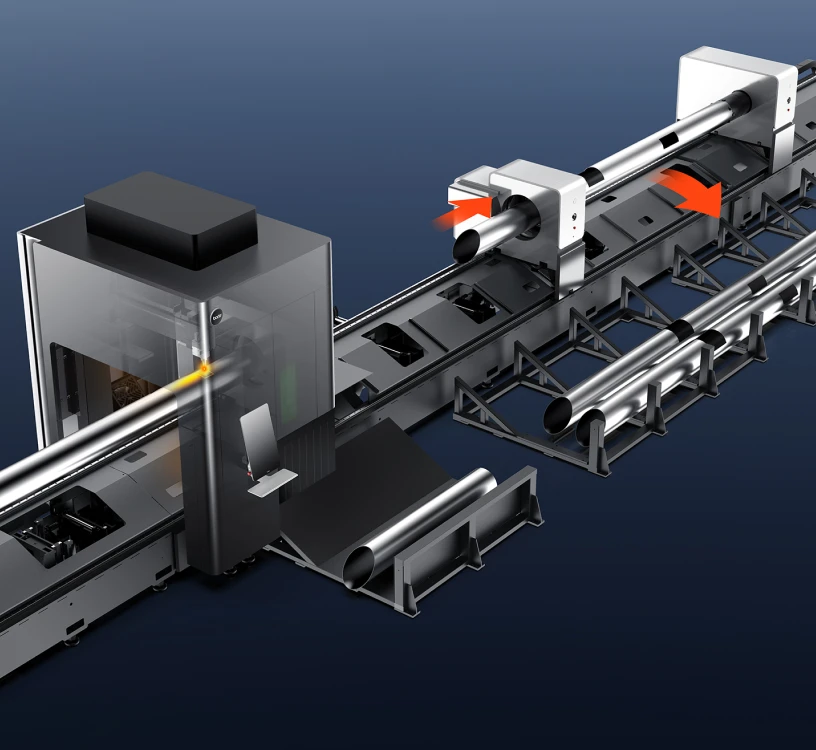

Quattro mandrini, zero scarto

La configurazione a quattro mandrini consente di ottenere zero scarti e consente di risparmiare sui costi.

Software


BODORTHINKER

BodorThinker

BodorThinker è un sistema di controllo intelligente per macchine da taglio laser CNC, caratterizzato da stabilità affidabile, installazione e regolazione convenienti, produzione sicura, funzioni complete e prestazioni potenti. Con BodorThinker, le tue soluzioni di taglio laser possono essere modularizzate, personalizzate, automatizzate e informative.

Disegno


Premio per il disegno Industriale, Sicurezza e Tutela Ambientale

"Oscar in Design", due dei primi tre premi mondiali per il disegno industriale

Telecomando

Forma di mango e fissaggio magnetico per il funzionamento con una sola mano

Dati tecnici

Taglio di campioni

Modello M230 M350
Potenza di uscita del laser 6000w / 3000w / 2000w /1500w
Quantità del mandrino 4 4
Materiale rimanente più corto 0 0
Portata di taglio efficace del tubo quadrato □20*20-□160*160mm □20*20-□350*350mm
Tubo rettangolare Lunghezza del bordo 20mm-170mm 20mm-300mm
Diametro del cerchio esterno ≤230mm ≤350mm
Diametro di taglio effettivo del tubo tondo Φ20-Φ230mm Φ20-Φ350mm
Max. Lunghezza tubo lavorabile 6500mm 9200mm
Max. Velocità di rotazione del mandrino 110r/min 75r/min
Precisione di posizionamento dell'asse X / Y 0.06mm
Precisione di riposizionamento dell'asse X / Y 0.04mm
Max. Peso del tubo 300kg 800kg
