Průměr je zvýšen o 30 %
Hmotnost je zvýšena o 100 %
Vhodné k řezání různých trubek
Maximální řezací průměr je o 30 % větší, než hlavní průměr na trhu a
maximální řezací hmotnost je o 100 % větší než hmotnost hlavních produktů na trhu.

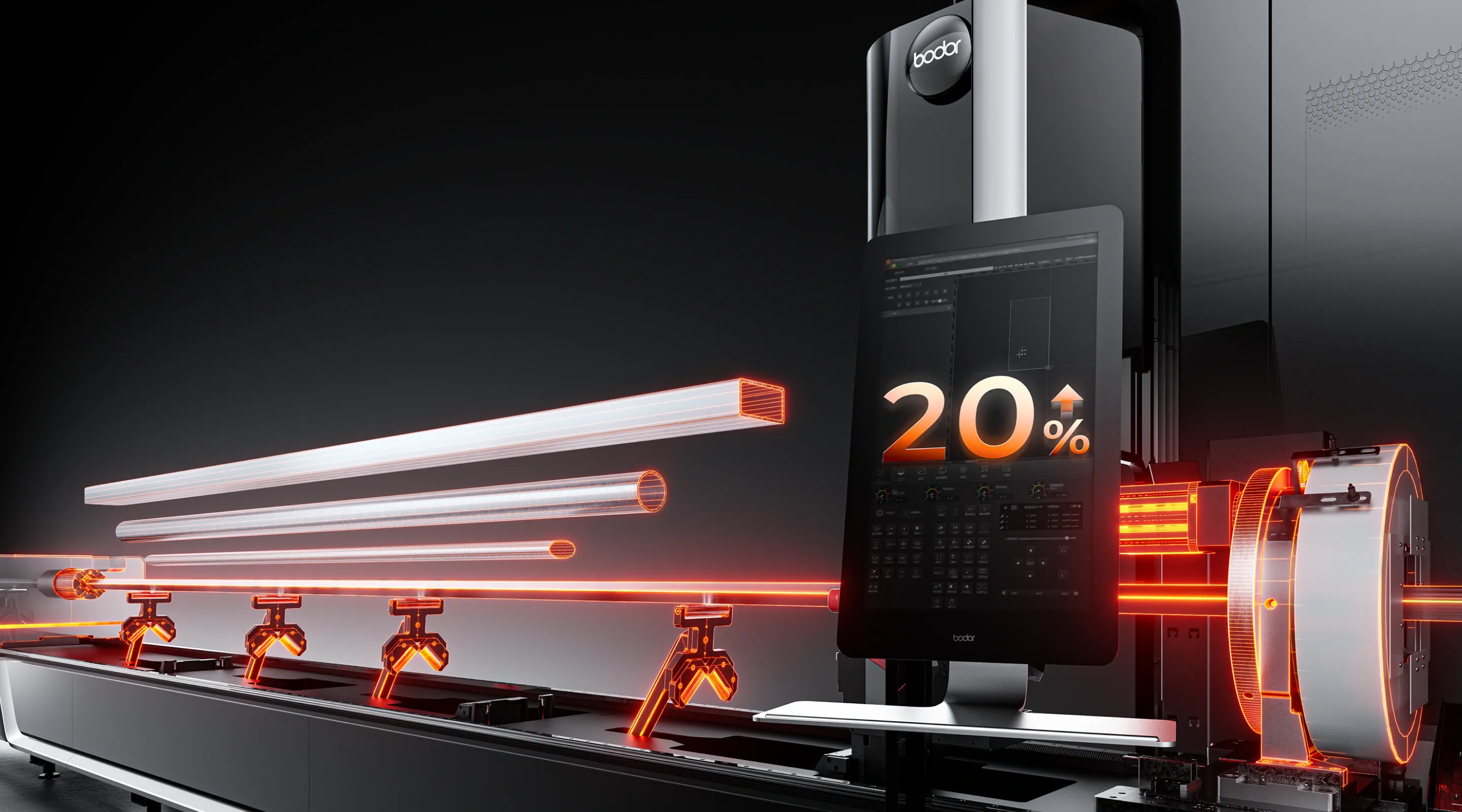

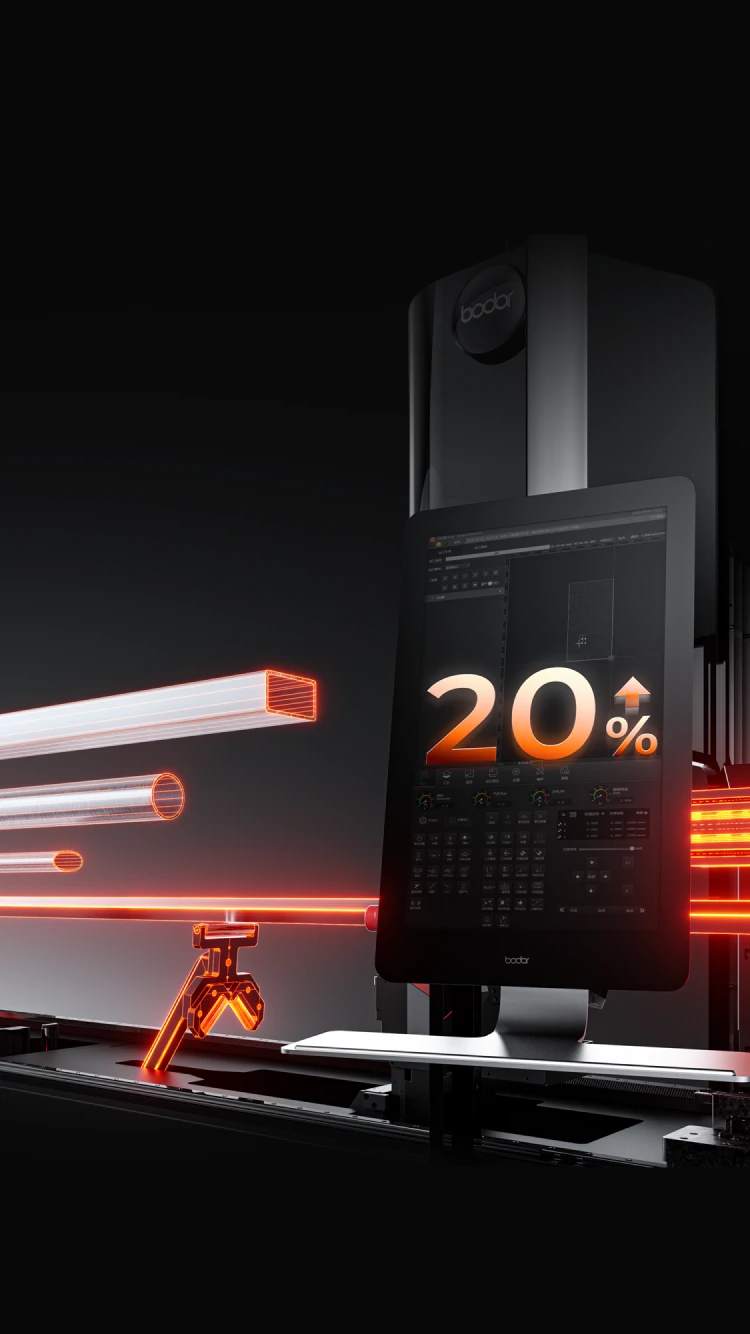

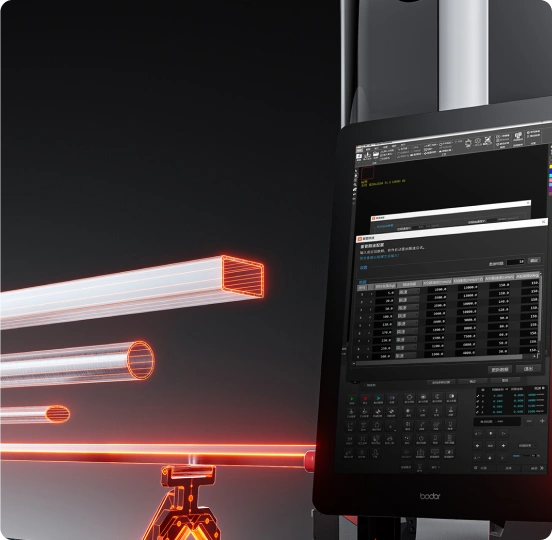

První návrh uživatelského rozhraní na světě, u kterého jsou displej a zpracovací plošina provázány, slouží ke zviditelnění provozu. Použita je kapacitní 10-bodová obrazovka o vysokém rozlišení 1920 x 1080. Elegantní křivka přesně zapadá do konstrukce stroje. Výkonný vodotěsný a prodyšný systém umí plně využít prostor, aby provoz probíhal hladčeji. Užívá se proces řezání skla diamantem a vysoce přesné plasmou tvrzené sklo, aby byla obrazovka čirá a příjemnější na pohled. Zajímavější provoz a příjemné naladění mohou zlepšovat efektivitu práce.

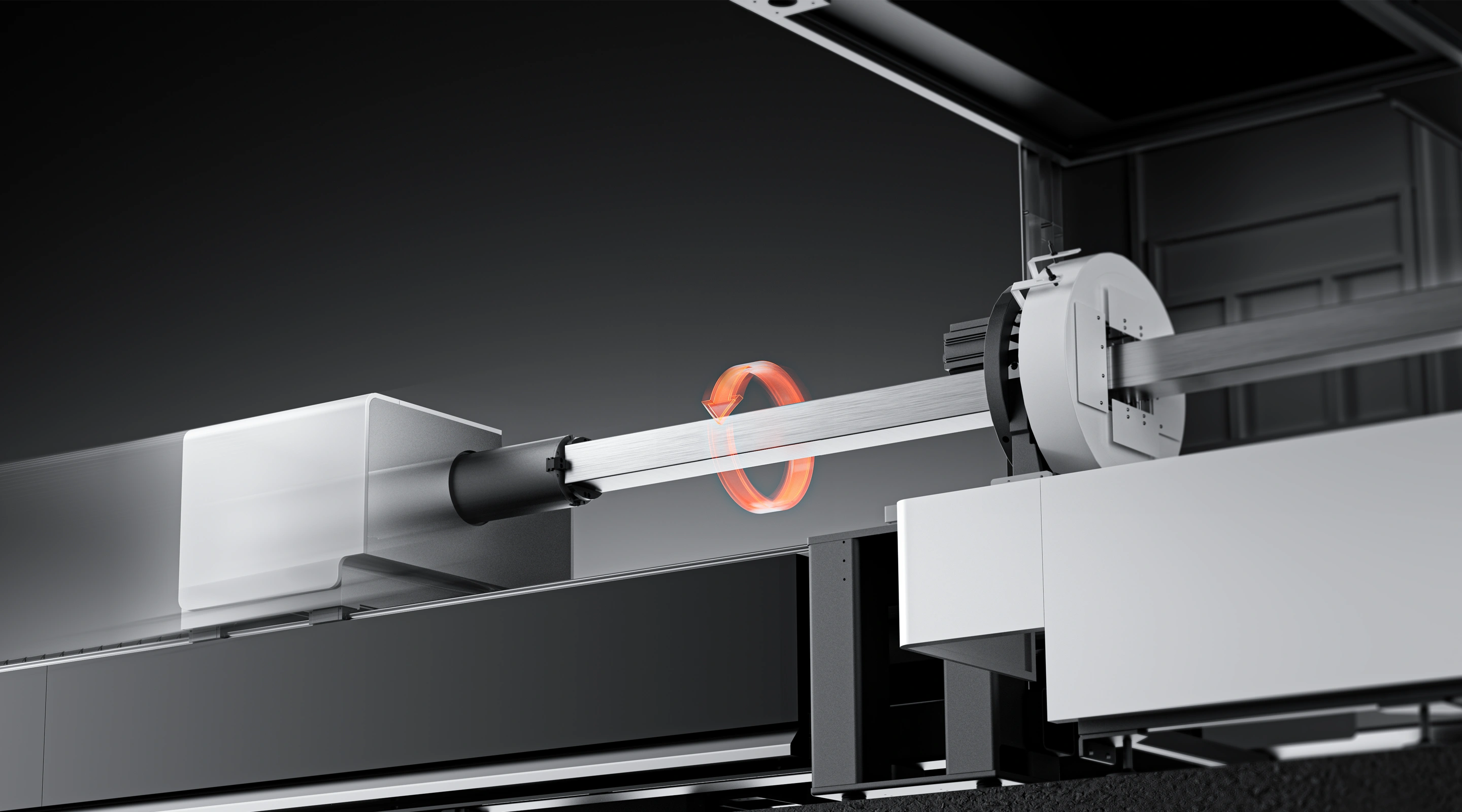

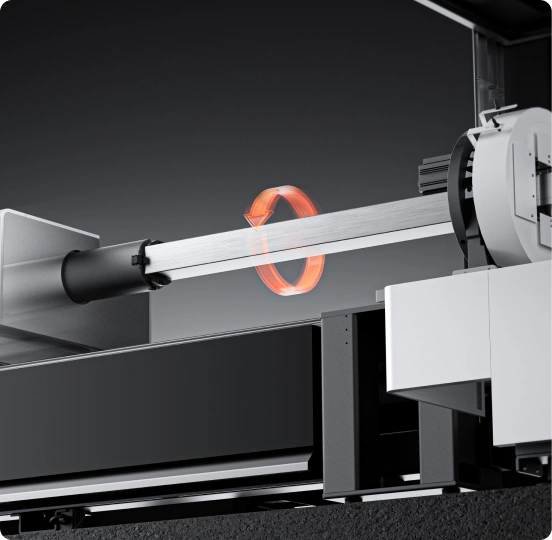

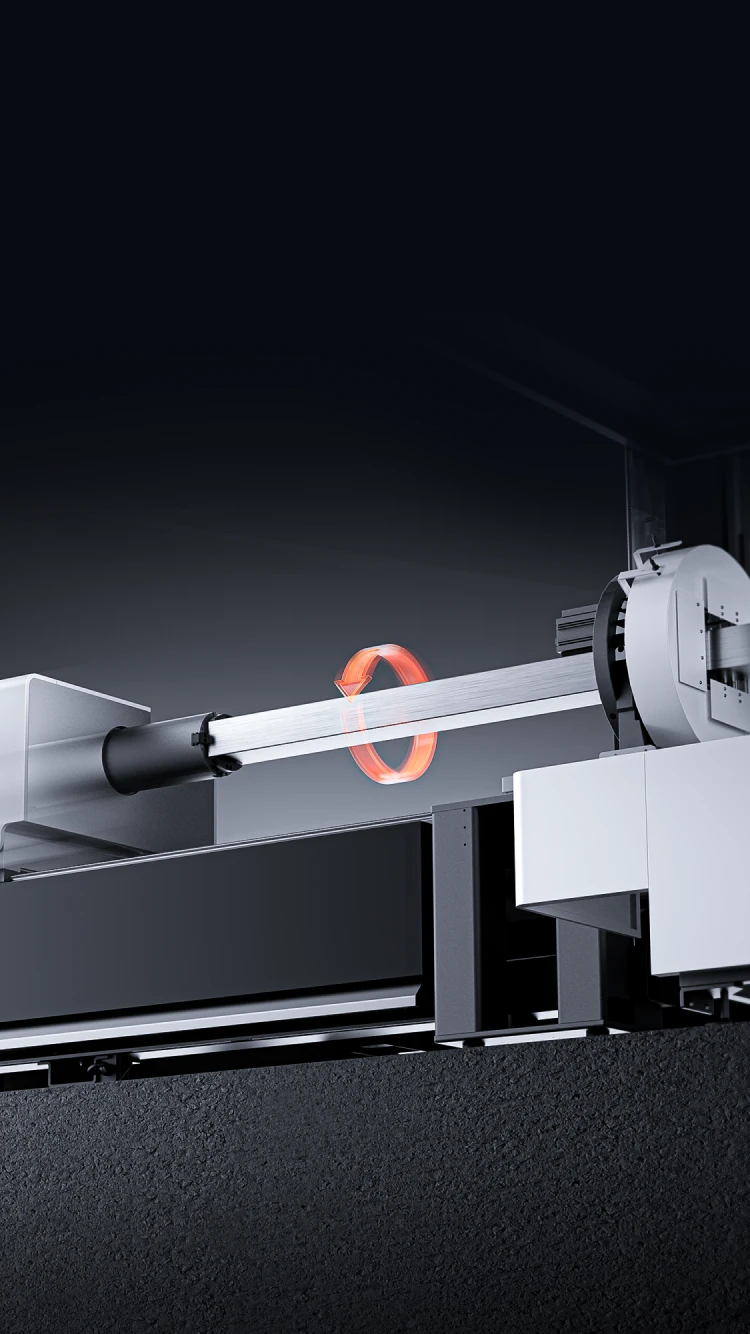

U automatického elektrického sklíčidla je čelist poháněná stejnosměrným motorem. Proud upínacím motorem lze flexibilně seřizovat. Se stabilním výkonem, širokou škálou upínek a vyšší upínací silou. V nedestruktivním režimu lze trubku rychle a stabilně upnout a vycentrovat. Sklíčidlo je menší, má menší rotační setrvačnost a silný dynamický výkon. Samostředovací elektrické sklíčidlo přijímá převodová kolesa, což přináší vyšší efektivitu převodu, dlouhou provozní životnost a dobrou pracovní spolehlivost.

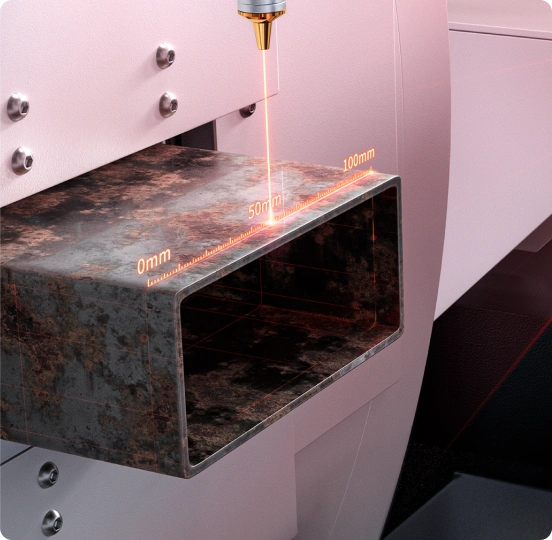

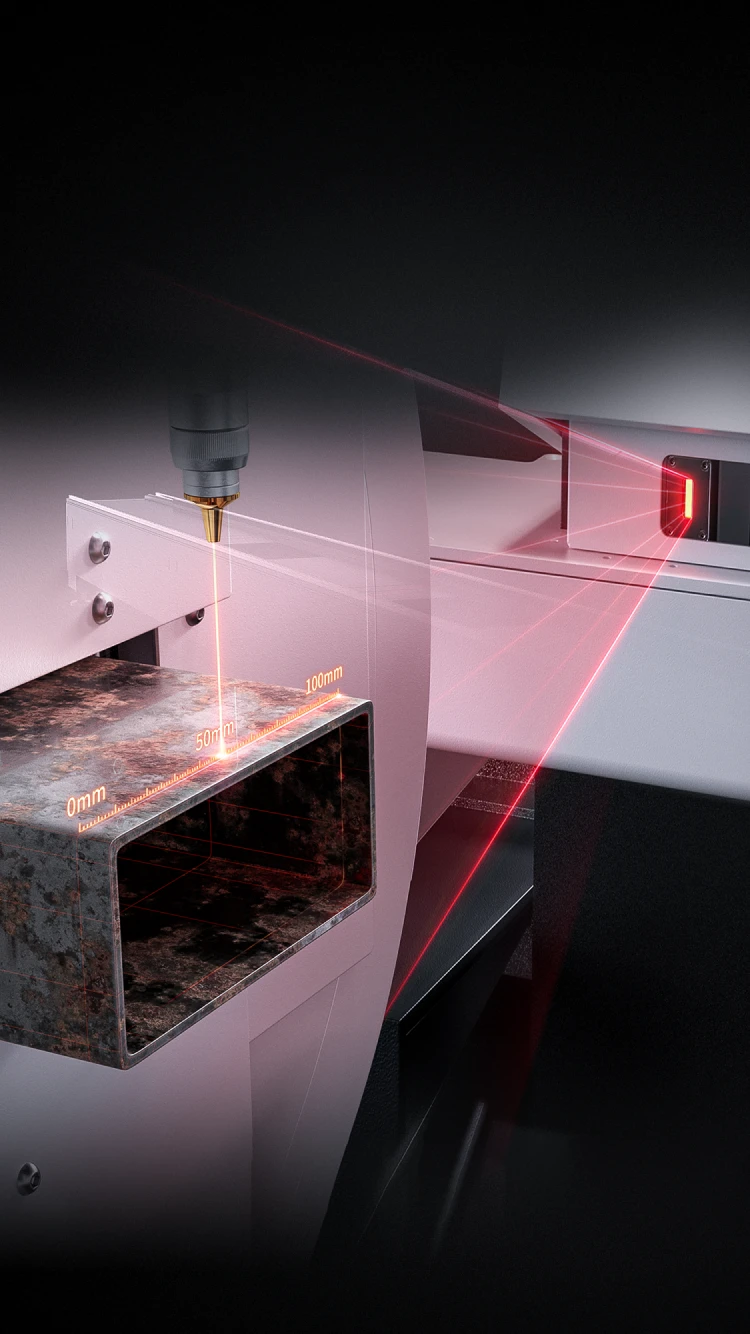

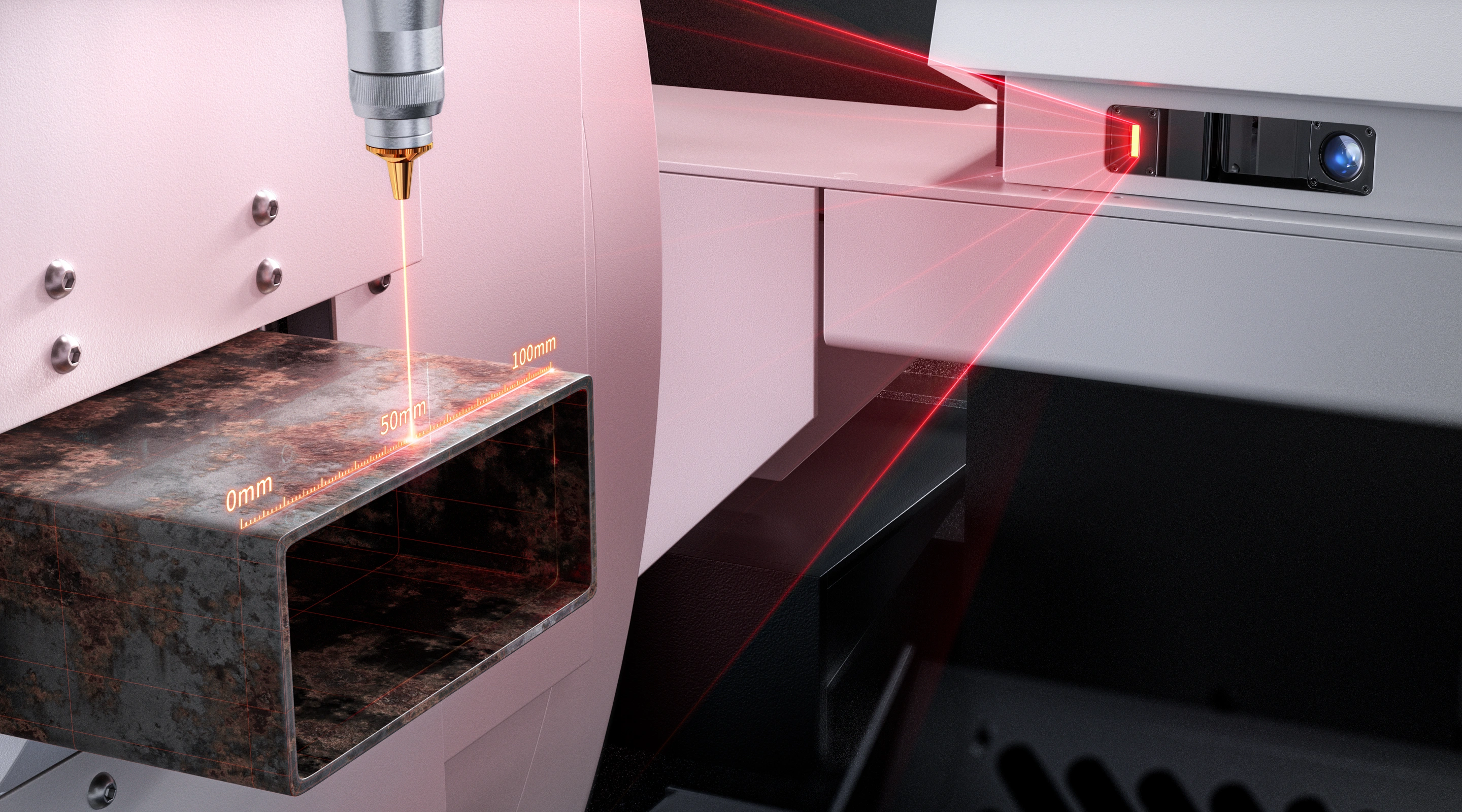

V novém režimu kreslení a zobrazování vzorů lze trubky zobrazovat jak v rovinném, tak i ve trojrozměrném režimu. Rovinný výkres lze snadno a rychle oříznout a současně lze výkres zobrazit ve trojrozměrném režimu. Nová funkce sledování čtyř okrajů, optimalizované metody a algoritmy sledování okrajů umožňují vyšší přesnost řezu a stabilitu přesnosti.

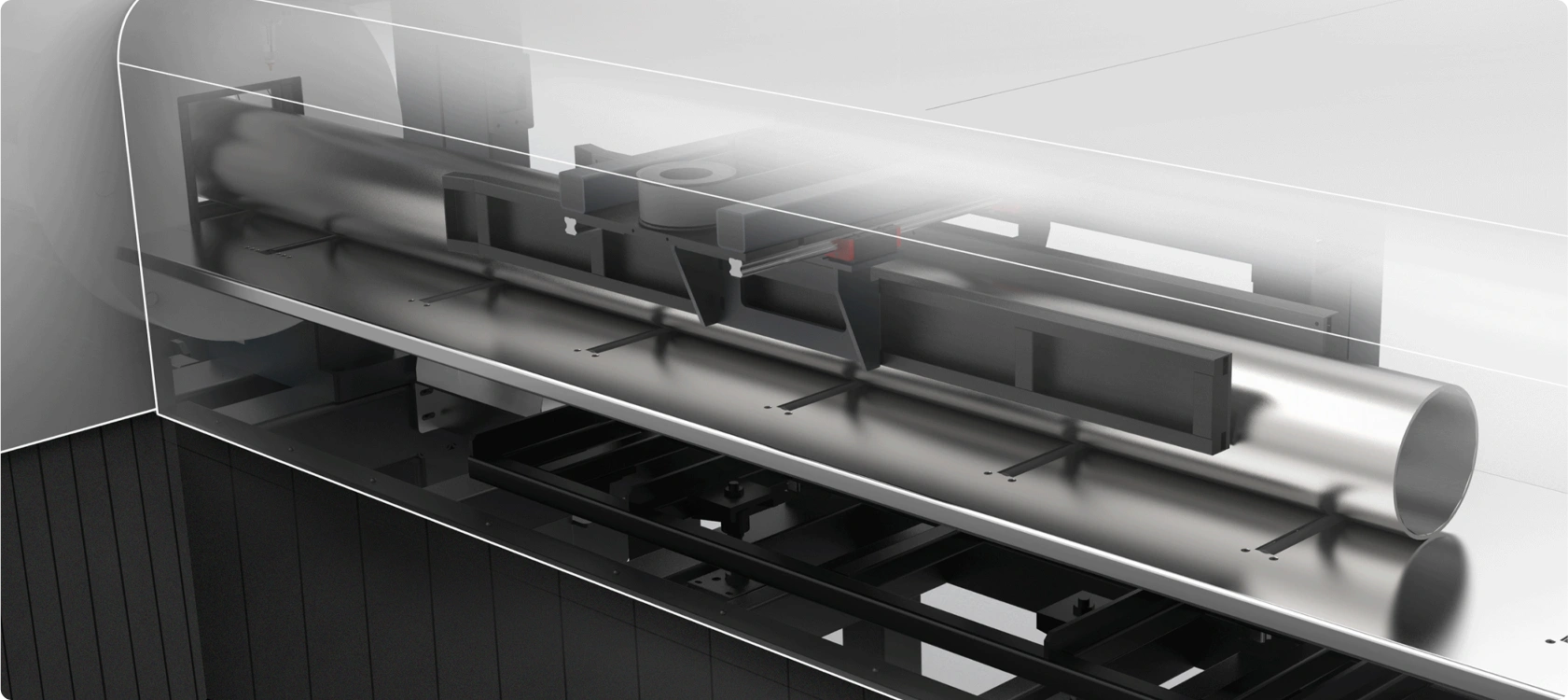

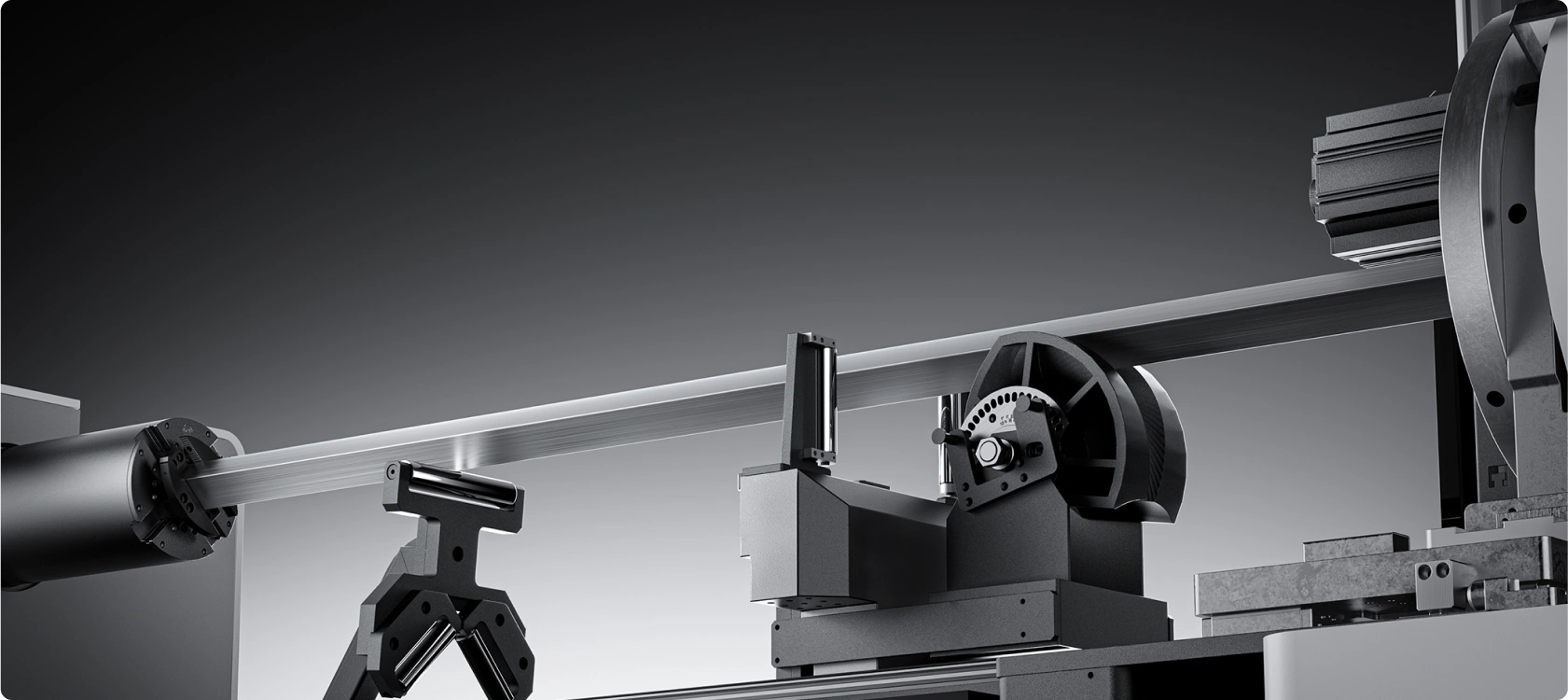

Po naložení celého svazku trubek na podávací zařízení budou trubky inteligentně separovány a naloženy. Zařízení je bez překážky napojeno na stroj na řezání trubek, aby byly trubky do podávacího ramene dodávány vždy po jedné.

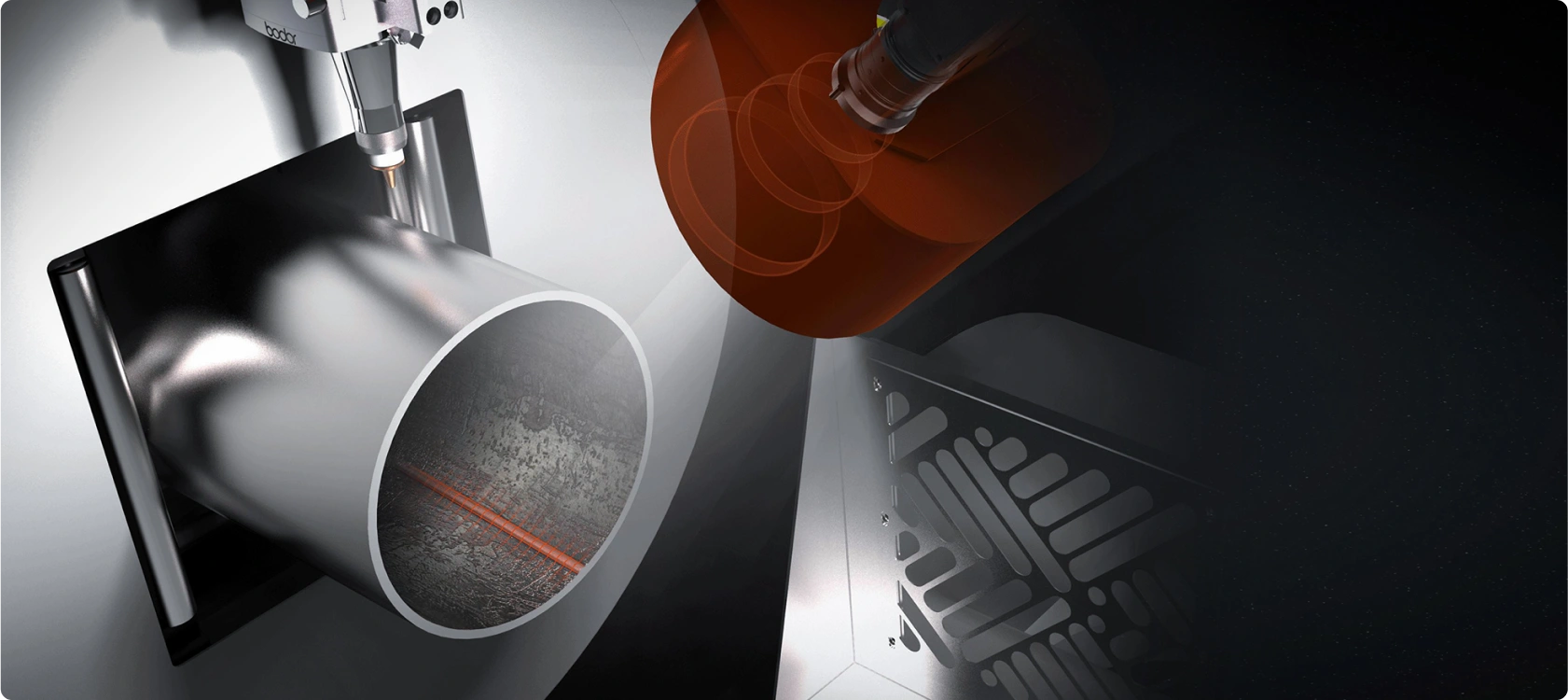

Vyhotovené trubky jsou automaticky vykládány do stojanu trubek. Nadměrně dlouhé trubky lze podpořit dvěma podpůrnými válci. Stroj umí zpracovávané trubky automaticky připravovat, aby zkrátil dobu podávání. Automatické podávání a oddělování součástí od odpadu může snížit vytřiďování, ušetřit práci a zlepšit výrobní efektivitu stroje.

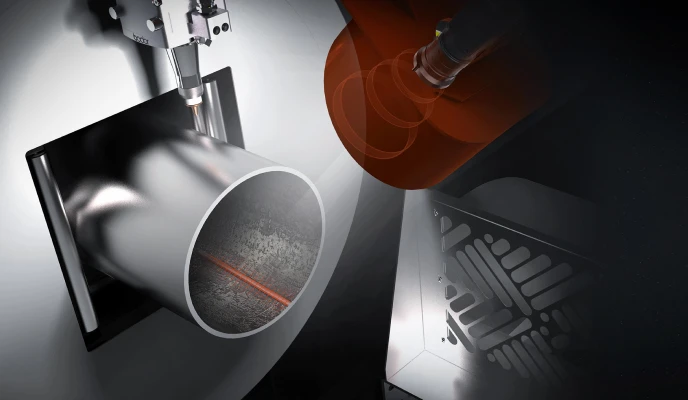

Tento stroj umí řezat uhlíkovou ocel, nerez ocel, hliník, měď a slitiny kovů.
Stroj splňuje procesní požadavky většiny průmyslových oborů a jeho přesnost je stabilní. V současnosti je stroj rozsáhle využíván v oboru elektronického, elektrického a mechanického hardware, nových typů energií, jako jsou lithiové baterie, obaly, solární energie, LED, automobilů a jiných průmyslových oborech.
Model | T230 | T360 | ||
Efektivní délka při řezání trubek | 6500mm/9200mm | 6500mm | ||
Výstupní výkon laseru | 6000w/3000w/2000w/1500w | |||
Efektivní průměr při řezání válcových trubek | Φ20-230mm | Φ20-360mm | ||
Efektivní průměr při řezání trubek čtvercového profilu | □20*20-□160*160mm | □20*20-□254*254mm | ||
Trubka pravoúhlého profilu | Délka strany | 20-170mm | 20-300mm | |
Průměr největší opsané kružnice | ≤230mm | ≤360mm | ||
Přesnost nastavení polohy osy X/Y | 0.05mm | |||
Přesnost přestavení polohy osy X/Y | 0.03mm | |||
Max. rychlost pohybu osy X | 100m/min | |||
Max. rychlost pohybu osy Y | 95m/min |
